Ремонт сливного насоса своими руками
Ремонт осуществляется параллельно с проверкой функционирования основных деталей.
Последовательность действий:
- Определить, имеет ли место избыточный шум при функционировании помпы.
- Выяснить, засорены ли фильтр и шланг для слива. Первый при надобности легко очищается руками. Для очистки шланга его снимают и подставляют под воду, чтобы струя проходила через него.
- Запустить машинку в режиме полоскания для проверки работы помпы. Она считается исправной, если вода с положенной скоростью поступает внутрь бака и во время функционирования стиралки не генерируется повышенный уровень шума. Если сбои имеют место, переходят к следующему шагу.

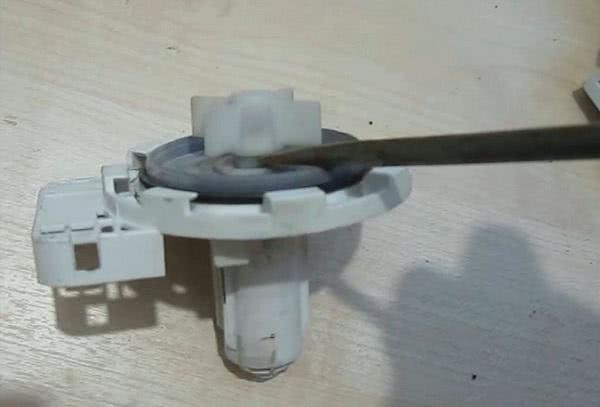

- Проверить, правильно ли вращается крыльчатка. Для доступа к ней надо выкрутить и извлечь фильтр. Лопасти крутят вручную, чтобы понять, насколько гладко они вращаются. Если обнаружены посторонние предметы или загрязнения, их надо удалить.
Читать далее ► Как открыть дверцу стиральной машины, если она заблокирована: причины и их устранение
Если проблема не решается после проведения вышеуказанных мер, стиралку сдают в сервисный центр или частному мастеру – скорее всего, вышла из строя электроника агрегата.
Замена насоса через переднюю стенку типа Bosch, Siemens, AEG
Доступ к насосу (помпе) на немецких стиральных машинах лучше всего осуществлять через переднюю стенку, так как днище у них обычно закрыто и для его демонтажа будет потрачено больше времени, чем для демонтажа передней стенки.
В зависимости от модели стиральной машины может быть установлена та или иная модель сливного насоса (помпы). В основном у немцев встречаются две модели насосов (Askoll и квадратный с защелкой), но попадаются и другие, более редкие.
Снятие передней стенки. Почти во всех стиральных машинах снятие передней стенки одинаково.
Открываем дверцу люка, снимаем передний хомут манжеты люка и отделяем ее от стенки.
Вынимаем дозатор из бункера. Откручиваем винт в нижней части бункера
Данный винт крепит верх передней стенки.
Отделяем нижнюю декоративную панель, которая закрывает фильтр насоса.
Сливаем остаток воды, из стиральной машины, понемногу откручивая и вкручивая фильтр насоса.
Откручиваем два нижних винта крепления передней стенки к корпусу.
Осторожно, на 2-3 см тянем на себя нижнюю часть передней стенки, смещаем ее вниз и не опуская, отделяем стенку от корпуса на 5-7 см.
Справа, посередине, на внутренней стороне передней стенки находится устройство блокировки люка, к которому подключен соединитель. Его нужно аккуратно снять и после этого окончательно отделить стенку
Теперь получен удобный доступ для замены сливного насоса (помпы) стиральной машины.
Снятие и установка насоса. Насос (помпа) закреплен на насосной камере, которая соединяет воедино насос, сливной патрубок бака и сливной шланг.
Для удобного снятия насоса нужно:
- Отсоединить провода от насоса.
- Отсоединить сливной шланг и патрубок бака от насосной камеры, предварительно ослабив хомуты.
- Выкрутить винт крепления «улитки» и отделить её от машинки.
- В зависимости от модели насоса он по-разному закреплен на насосной камере. На трех винтах, на защелке и одном винте, только на защелках. Винты необходимо выкрутить, защелки аккуратно отогнуть и вращая насос (помпу), отделить его от «улитки». Перед снятием насоса нужно запомнить или пометить его положение, чтобы не возникло проблем с установкой нового.
- После отделения насоса нужно тщательно очистить посадочное место, чтобы новый насос сел герметично.
- Присоединение насоса к насосной камере производится в обратном порядке. При этом нужно, чтобы насос плотно входил в посадочное место и был полностью прижат.
- Дальнейшая сборка машинки осуществляется в обратном порядке. Хомуты крепления патрубка и сливного шланга устанавливаем на те же места где они стояли, не смещая их.
После окончательной сборки проверяем стиральную машину на герметичность и исправность слива.
Правила ухода за сливным фильтром стиральной машинки
Приобретая аппарат, поинтересуйтесь у консультантов о расположения фильтров, посмотрите в инструкции по эксплуатации. Каждая модель имеет свои нюансы. Очищать улавливающие элементы требуется один раз в 3 месяца. Частое использование стиральной машины быстрее засорит фильтры.
В зимнее время приходится стирать ткань из шерсти, в ней много ворсинок, засоряющих сетку. Регулярно прочищайте детали машины.
Рекомендации и советы специалистов:
- покупайте проверенные средства среднего или премиум-класса, хорошие кондиционеры, ополаскиватели;
- возможна установка дополнительного фильтра для очищения водопроводной воды или покупка техники со встроенным усиленным улавливанием;
- перед стиркой тщательно проверяйте одежду на наличие мусора;
- не оставляйте постиранные вещи надолго в стиральной машине (из-за размножения грибковых спор происходит засорение).
Проверьте гарантийное обслуживание вашей бытовой техники. Возможно, мастер обязан периодически проводить профилактические работы, чистить фильтр бесплатно.
Статья проверена редакцией
Способы извлечения сливного насоса
У разных моделей способ извлечения помпы отличается. Основные способы и у каких марок чаще всего встречаются:
- Разбор машинки через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)
- Через дно, положив машинку на бок (Indesit, Ariston, Samsung, Ardo)
- Через заднюю крышку (Candy, Electrolux, Zanussi)
- У вертикалок: через боковую крышку
Через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)
Пошаговый порядок демонтажа насоса:
Вынуть контейнер для стирального порошка и смягчителя.
Снять верхнюю крышку. Обычно она крепится на задней стенке.
Снять управляющий модуль. Демонтаж проводить аккуратно
Совет! Перед снятием управляющего модуля рекомендуется сфотографировать его расположение.
Снятие панели над люком.
Демонтировать переднюю панель.
Осторожно отсоединить провода от блокиратора и снять болты.
Демонтаж с насоса деталей, обеспечивающих напряжение.
Демонтаж шлангов идущих к насосу.
Теперь можно проводить ремонт насоса стиральной машины своими руками. Для этого устраняются засоры либо полностью заменяется деталь.
Через дно (Indesit, Ariston, Samsung)
Чтобы демонтировать насос через дно следует:
- Отключить машинку от сети, отсоединить шланги, уложить её на бок
- Снять переднюю планку на лицевой панели, за которой скрывается крышка фильтра
- Открутить два крепёжных болта, которые удерживают помпу
- Повернуть насос против часовой стрелки и вынуть его из пазов
- Открутить хомуты, удерживающие подводящий и выводящий шланг, снять клеммы
- Выкрутить 4 болта, соединяющие насос и фильтр
Через заднюю крышку (Candy, Electrolux, Zanussi, Ardo)
Последовательность демонтажа насоса через заднюю панель:
- Отключить машину от сети, открутить наливной шланг
- Вывернуть по периметру саморезы, удерживающие крышку
- Потянуть на себя заднюю крышку, снять её
- Отключить питание насоса, сняв клеммы
- Наклонить машинку, открутить 2 болта, удерживающих насос на дне
- Снять при помощи плоскогубцев хомуты, которые удерживают патрубки на насосе
- Убирать сливной шланг, вытащить насос
Через боковую крышку (вертикальные стиральные машины)
В моделях с вертикальной загрузкой достать насос через боковую стенку можно в следующей последовательности:
- Отключить прибор от всех коммуникаций, обеспечить доступ к технике
- Снять заливной шланг
- Выкрутить саморезы на задней стенке по краю (в некоторых моделях боковину удерживают ещё крепления спереди) модели и снять панель, потянув её на себя
- Снять клеммы
- Открутить удерживающие насос саморезы
Причины поломки насоса
Бывают ситуации, когда во время стирки машина начинает издавать непонятное жужжание, которого раньше не было. Или она попросту не может слить воду.
Вероятно, произошло засорение и требуется чистка сливного насоса стиральной машины.
Засор в насосе машинки появляется из-за попадания большого количества посторонних предметов, но существуют и иные причины поломки:
- предмет, попавший внутрь;
- выход из строя патрубка, находящегося на соединении бака с насосом;
- поломка шланга для слива;
- засор канализации, ограничение доступа к проходу.
Несмотря на эти признаки, когда вода плохо сливается, требуется почистить насос.
Чтобы провести процедуру очистки, не нужны особые знания. Просто стоит знать, какие виды засоров бывают и как их устранить.
Виды засоров
Различают два вида засоров, которые могут вывести из строя слив:
- механический,
- естественный.
Первый вид возникает при попадании внутрь мелких деталей, таких как пуговицы, застежки, монетки, которые отскакивают от одежды в момент стирки. Они проникают в шланг и не дают спускаться воде. После чего происходит сбой всей системы.
Второй тип засора состоит из шерсти, пуха, волос, которые накапливаются в фильтре, в следствие возникает поломка.
Несколько минут занимает чистка фильтра насоса стиральной машины, поэтому не стоит о ней забывать.
Где находится насос в стиральной машинке
В зависимости от модели бытовой техники, возможны следующие варианты расположения насоса:
- Внизу. Самый популярный вариант, при котором доступ к насосу осуществляется через дно. Для этого агрегат кладут на бок и снимают нижнюю крышку. Проделав эти манипуляции, можно будет увидеть деталь.
- Сзади. При расположении насоса в задней части бытовой техники доступ к нему упрощается. Машинку отодвигают от стенки и снимают заднюю панель (обычно она крепится к корпусу с помощью болтов). В нижней части будет виден насос.
- Спереди. Самый трудный случай – когда для доступа к помпе требуется демонтаж передней панели. Такая конструкция характерна для машин марок «Сименс» и «Бош».
Читать далее ► Класс отжима в стиральных машинах — какой лучше, что значить класс стирки
Причины поломки
Далее будут приведены основные причины неисправности, а также способы их устранения своими руками.
Засор
О засоре свидетельствует необычное гудение, когда машинка не может слить воду. Причинами могут быть предметы, попавшие внутрь помпы или шланга, в трубу, канализацию, или при подаче воды.
Существует два вида засоров. Механический возникает, когда в шланг попадают сторонние предметы: пуговицы, монеты и другое. Они закрывают проход воды в систему. Естественный засор — это когда в фильтр попадают волосы, пух и другой мелкий мусор.
Первый вид засора легко предупредить. Необходимо перед стиркой тщательно проверять все карманы, застегивать все пуговицы и использовать специальные сетчатые мешки для одежды. Второй вид возникает со временем, его сложно предотвратить полностью, поэтому раз в месяц или реже, в зависимости о частоты использования машинки, необходимо прочищать шланг и фильтр.
Фильтр для механической очистки воды предупредит засор шланга подачи, главное — менять его периодически, в зависимости от используемого типа фильтра.
Износ детали
К износу насоса приводит попадание в него сторонних предметов и мусора, при этом машинка начинает сильно шуметь. Средний срок службы насоса 10-12 лет. Время эксплуатации может варьироваться и зависит от частоты использования.
Жесткая и грязная вода приводят к образованию накипи и уменьшают срок службы насоса. При каждом цикле стирки рекомендуется использовать средства для смягчения воды.
Практические рекомендации для предотвращения износа помпы стиральной машины:
- Тщательно очищать от кусочков грязи одежду
- Проверять карманы перед стиркой
- Установить фильтр на входе
- Использовать при стирке смягчающие средства для воды
Перед стиркой подстилок для животных следует их хорошо очистить от шерсти (особенно это касается владельцев длинношерстных собак и кошек). Именно шерсть и волосы становятся одной из причин быстрого износа помпы.
- После конца цикла стирки сливать воду из бака до конца
- Периодически чистить внешний фильтр
- Соблюдение рекомендаций увеличивает срок службы насоса как минимум на 4-5 лет.
В каких случаях требуется замена сливной помпы
После окончания цикла стирки или полоскания электронный блок управления подаёт сигнал на электромагнитный клапан для включения сливного механизма. Принудительное удаление жидкости необходимо для сокращения времени стирки, поэтому стиральная машина укомплектована мощным насосом, который позволяет выкачать весь объём жидкости, находящейся в внутри резервуара машинки, в течение непродолжительного времени.
Для предотвращения попадания мелких частиц во внутреннюю часть, в конструкции сливного механизма имеется фильтр сливного насоса стиральной машины.
Фильтр сливного устройства стиральной машины
Благодаря надёжной защите от попадания твёрдых предметов на крыльчатку, удаётся добиться большого срока службы насоса, но если по каким-либо причинам такой «предохранитель» не сработает, то даже небольшая пластиковая пуговица попавшая во внутреннюю полость может стать причиной выхода из строя этой детали.
Замена сливного насоса производится только в том случае, если все неисправности, связанные со сливом воды, другими способами избежать не удается. Одна из неприятных поломок, когда из бака приходится сливать воду вручную, является нарушение слива воды в канализацию. При этом далеко не всегда причиной является насос. Прежде всего необходимо проверить:
не включена ли опция «режим без слива»;
сливной шланг, на наличие засоров или перегибов;
сливной фильтр, где часто собираются различные мелкие предметы, попавшие в бак вместе с бельем;
сливной патрубок, где могли застрять мелкие вещи или предметы одежды;
модуль управления, в которой могут произойти сбои как в программном обеспечении, так и в работе электронной части;
Причин, по которым стиральная машина не сливает воду по окончании процесса стирки или полоскания достаточно много, и к проблеме необходимо подходить комплексно. Обнаружение и устранение неисправности следует производить по принципу «от простого к сложному». Не следует сразу разбирать устройство. Бывает достаточно нажать на кнопку, чтобы выключить режим «без слива» или просто очистить фильтр. К характерным признакам неисправности помпы относятся:
- «трансформаторный» сильный гул в области расположения помпы при отсутствии слива воды;
- вода из сливного шланга вытекает очень слабым напором;
- на дисплей машины выводится информация об ошибке.
Многие современные агрегаты оснащены системой самодиагностики и способны сигнализировать о сбоях и неисправностях в системе. Для каждого производителя характерны свои коды ошибок, которые указываются в паспорте от стиральной машины. Например для Ariston о нарушении работы сливного насоса сигнализирует код F05. Если примененные методы диагностики привели к выводу о неисправности помпы, ее необходимо снять и поменять на исправную.
Приступая к ремонту, необходимо точно знать где закреплено сливное устройство. В зависимости от марки и типа стирального агрегата, помпа может располагаться в передней или задней его части, а доступ осуществляться:
- непосредственно снизу;
- через специальные люки снизу или в передних, задних и боковых стенках;
- путем снятия облицовки спереди, сзади или сбоку.
В последнее время модели известных производителей стали оснащаться циркуляционными насосами, обеспечивающими циркуляцию жидкости в системе машинки во время работы и улучшающие качество стирки. Например в некоторых моделях корейского производителя Samsung, сливная помпа и циркуляционный насос выполняются моноблоком в едином корпусе, поэтому они меняются вместе.
Если циркуляционный насос выполнен отдельно, то обычно он располагается рядом со сливной помпой. Для его демонтажа необходимо снять входной и выходной патрубок, выкрутить винты крепления и снять устройство. На агрегатах Electrolux циркуляционные насосы фиксируются на днище, на специальном резиновом основании для уменьшения вибраций и шума.
1. После обесточивания и перекрытия воды, машинку необходимо положить на бок желательно подстелив что-то мягкое, чтобы не поцарапать корпус агрегата.
2. Затем при помощи плоской отвертки снимите пластиковую панель, которая держится на защелках. Снимайте аккуратно, так как защелки могут сломаться!
Как снять насос стиральной машины Индезит своими руками: советы по ремонту
Бесспорно, стиральная машина- наша первая помощница. Без нее как без рук. Но бывают ситуации, когда она сама нуждается в помощи.
Если в процессе стирки машинка издает жужжащий звук, которого раньше не было и при этом не происходит слив воды, пришло время ей помочь. Наверное, мало желающих вычерпывать ковшом воду из стиральной машины, которая внезапно отказалась ее сливать.
Что из себя представляет сливная система?
Использованная вода из барабана протекает по короткой трубе к сливному насосу. После получения от электроники сигнала, помпа нагнетает воду в трубу слива и далее она поступает в канализацию. Как только бак освобождается от воды, сливной насос выключается.
Вся эта система закреплена на улитке, так называется распределитель, по форме напоминающей ее. Огромная нагрузка сказывается на помпе, особенно в режиме отжима. В сливную систему включен фильтр и он выполняет огромную роль в процессе стирки. Вода из бака попадает в фильтр, представляющий собой решетку, через которую не должен просочиться крупный мусор: монеты, булавки, пуговицы и т.д. Именно это спасает насос от преждевременной поломки из-за засора.
Засор фильтра
- Стиральная машина обесточивается.
- Внизу находится маленькая дверца, за которой находится сливной фильтр. Прежде чем начать его выкручивать, нужно подставить низкую емкость или откинуть машину назад и подставить таз, например. Выливающаяся жидкость обычно составляет объем не меньше 1 литра.
- Откручивается фильтр против часовой стрелки.
- Этап очистки и промывки под сильным напором проточной воды.
- Обратная сборка и запуск тестовой стирки.
Если слив после этого все-равно не работает? Значит переходим к насосу.
Повреждение помпы
Прежде чем добраться до помпы и проверить его работоспособность, понадобится забраться внутрь стиральной машины. Вооружившись гаечным ключом и отвертками сначала потребуется изучить инструкцию к технике. Это делается для того, чтобы узнать где находится насос для стиральной машины индезит и других моделей, так как в зависимости от модели места его расположения разные.
Как снять насос со стиральной машины индезит
Indesit устроены так, что путь до насоса лежит через дно машины. И чаще всего нижняя часть совсем отсутствует, а если нет, то снять ее не составит труда. Итак:
- Внизу машинки открываем панельку или дверцу.
- Сбоку вкручен саморез, который нужно выкрутить.
- Подставляется емкость для воды, наклонив агрегат назад.
- Против часовой стрелки выкручивается фильтр. При этом начнет течь вода.
- Машина для удобства кладется на бок. Повернув насос против часовой стрелки, утопить его внутрь и вынуть через дно.
- Провода и хомуты с патрубками отсоединяются.
Если рассматривать модели Bosch, Siemens, AEG, то алгоритм действий другой.
- Из машинки достается лоток для моющих средств.
- Под ним находится саморез, который выкручивается.
- Внизу открывается дверца фильтра.
- Снимается нижняя панель, предварительно выкрутив саморез.
- После этого выкручивается еще 2 самореза и снимается резинка с люка вместе с манжетой.
- Блокировку люка тоже нужно убрать. Сделать это можно разжимая зажимы.
- Убирается передняя крышка.
- Откручивается саморез и подставляется емкость для воды.
- Сняв хомут, убирается патрубок.
- Сливается вода.
- Убираются электропровода.
Такими же действиями можно добраться к насосу на моделях Ардо, Whirpool, Ariston, Канди Веко, Samsung и Lg.
Чтобы добраться к помпе у стиральных машин Занусси или Электролюкс, выполняем следующие действия:
- Шланг слива сзади отсоединяется.
- Выкручиваются винты задней крышки и она убирается в сторону.
- Клеммы с проводами тоже отключаются.
- Помпа откручивается.
- Патрубки со шланга слива и фильтра отсоединяются.
- Этап прочистки насоса.

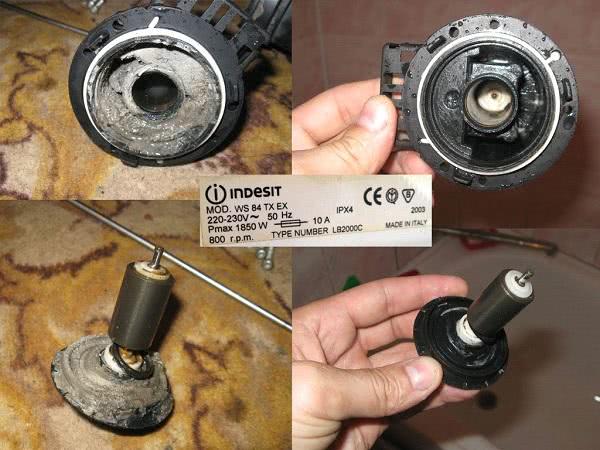

Чистка насоса стиральной машины индезит и других моделей
В насосе слива чистится крыльчатка, поэтому ее нужно снять с насоса. Для этого выкручивается несколько саморезов, находящихся на корпусе насоса и соединяющих две его части. Крыльчатка в работоспособном состоянии вращается. Как правило, предметы в виде ниток, шерсти, волокон наматываются на нее. Все эти посторонние предметы аккуратно удаляются. Затем нужно почистить улитку внутри. После этих процедурна место помпа, машина собирается в обратном порядке. После сборки техники, запускается стирка в тестовом режиме, то есть без белья. Цель ее выяснить устранен ли шум, нет ли протечки и производится ли слив.
Если, процедура по чистке сливной системы не привела к положительному результату, выход – замена старого насоса на новый.
Почему засоряется сливной насос
Основных причин три:
- Жесткая и грязная вода.
- Посторонние вещи, попадающие в барабан с бельем.
- Некачественные моющие средства.
Как понять, что насос неисправен
При отсутствии закачки или вывода воды на соответствующем этапе стирки возникает вопрос, как проверить насос в стиральной машинке.
Признаками неисправности детали являются:
- повышенный уровень шума при сливе или заливке воды;
- дефицит объема закачиваемой воды;
- очень медленный слив;
- невозможность включить режим отжима;
- помехи или отключение техники в процессе набора жидкости;
- отсутствие реакции на ручное программирование.
При обнаружении упомянутых тревожных признаков надлежит провести диагностику, ликвидацию засора помпы, при необходимости – работы по ремонту или замене деталей.
Очистка внутренних загрязнений
Для этого, воспользовавшись отверткой, подденьте защелку на корпусе моторчика с обеих сторон, и снимите его с катушки.
Еще есть, так называемые “неразборные” моторчики, но и они поддаются “лечению”.
После отсоединения корпуса с лопастями от катушки, мы увидим монолитную деталь. Кажется, что крестовину невозможно извлечь. Но есть небольшая хитрость.
Возьмите обычный строительный фен, выставьте на нем самую низкую температуру, оденьте перчатки, и начинайте прогревать хвостовик детали (длинную ее часть)
Делайте это с аккуратностью.
Через некоторое время, когда хвостовик хорошо прогреется, подденьте крестовину отверткой и осторожно извлеките ее (вместе с магнитом) из корпуса.
На магните и в месте, откуда его извлекли, может быть много грязи. Необходимо все тщательно очистить, после чего можно снять сам магнит с вала. Вы увидите подшипник, требующий, соответственно, очистки и смазки. Смажьте также и подшипник на дне корпуса.
После чего вставьте все на место, с небольшим нажимом до щелчка. Уплотнительное кольцо, находящееся под лопастями, должно плотно сесть на свое место.
На рисунке ниже показан загрязненный моторчик с машинки марки Indesit (Индезит).
Если возникли трудности при откручивании
Одна из самых распространенных проблем, связанных с очисткой фильтра стиральной машины – невозможность его извлечения из корпуса агрегата.
Эту деталь бывает сложно открутить или же она застревает в отверстии и не извлекается полностью.
Причинами для невозможности извлечения фильтра из разъема могут служить следующие обстоятельства:
- посторонний предмет заблокировал вращение детали. В качестве такого инородного тела может выступать отложившийся кусочек косточки от бюстгальтера или крупная пуговица;
- на детали образовалось большое количество накипи, которая не позволяет вынуть ее из отверстия.
Для решения этой проблемы необходимо придерживаться следующего алгоритма действий:
- использовать плоскогубцы. Применять вспомогательный инструмент следует аккуратно, чтобы не повредить пластиковые детали. С помощью плоскогубцев необходимо захватить ручку фильтра попытать провернуть ее. Заменить этот инструмент может небольшой кусок сухой ткани, который сделает захват более крепким;
- извлечь насос и через него почистить фильтр. Этот узел, в зависимости от модели, находится за задней или передней стенкой корпуса. Для доступа к нему потребуется отсоединить проводку и хомуты сливного патрубка, вытащить шланг, идущий к «улитке» насоса, и извлечь сам насос. Удалить загрязнения с фильтра удастся через отверстия для сливного патрубка. После этого, сеточка должна беспрепятственно извлекаться из корпуса стандартными методами. Сборка демонтированного узла производится последовательно в обратном порядке.
При возникновении сложностей с извлечением детали, не стоит применять силу или расковыривать отверстие с помощью отвёртки и других предметов. Лучший выбор в этой ситуации – вызвать на дом мастера по ремонту стиральных машин. При повреждении резьбы «улитки» замена этого элемента обойдется гораздо дороже.
Также у нас на сайте можно прочесть, как почистить резинку в стиральной машине.
