Для чего нужен прессостат и как его подключить и настроить?
Прессостатом оснащена каждая стиралка. Проще говоря, это — индикатор уровня воды. Попробуем пофантазировать, что будет, если эта комплектующая отсутствует.
Машинка набирает воду, а датчика, который бы указал ей на то, что “достаточно”, и нет. Добавьте к этому и тот факт, что для различных режимов стирки предусмотрено разное количество воды. Таким образом, если отсутствует или сломано устройство прессостат, вода набирается бесконтрольно, что может привести к очень печальным последствиям для вашего, и не только, жилья в целом.

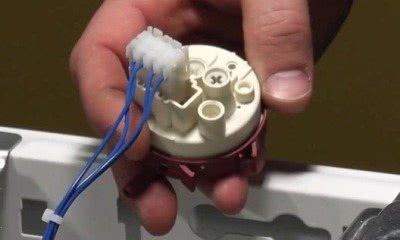

Датчик имеет круглую форму, изготовлен из пластика. К нему подсоединены провода и трубка, которая соединяет резервуар высокого давления и прессостат. При набирании воды в бак, через трубку подается давление, которое соответствует уровню воды. При достижении нужного уровня происходит срабатывание реле.
Порядок замены прессостата
Убедившись в неисправности датчика уровня воды, можно менять его на новый экземпляр. В случае неисправности прессостата можно выполнить ремонт стиральной машины своими руками. Ремонт датчика уровня воды не имеет смысла, так как его корпус неразборный и попытки разобрать приведут к поломке внутренних деталей. Новый датчик уровня воды должен быть точно такого же типа и наименования, как и старый, соответствующий данной марке и модели машинки с учётом ёмкости загрузочного барабана. Его также не помешает проверить перед установкой. Установка блока производится в обратной последовательности действий по демонтажу:
- закрепление на место с помощью крепёжных винтов;
- подключение шланга к штуцеру и затяжка хомута;
- подключение проводки с разъёмом;
- установка верхней крышки и затяжка крепёжных болтов.
Прессостат: что это такое и зачем он нужен
Многие интересуются, что представляет собой прессостат, и каково назначение этого прибора. Прессостат – это такое небольшое устройство, которое помогает отрегулировать уровень воды в баке, так как для разных программ стирки ее требуется различное количество. Прессостат представляет собой небольшой прибор круглой формы, к которому подключены провода и трубка, соединенная с резервуаром высокого давления. Когда в бачке набирается жидкость, то через резиновую трубку подается требуемое давление и реле отмыкает или замыкает контакты, тем самым посылая сигнал стиральной машине о требуемом уровне воды.
Прессостат является незаменимым в стиральной машине, поскольку он позволяет отрегулировать уровень воды
Чтобы прессостат работал правильно, то его обязательно нужно проверить, а также настроить на нужное давление. Это поможет ему своевременно подать сигнал и запустить стирку. В основном, настройка датчика проводится производителем, однако, при желании можно сделать это и самостоятельно. Чтобы выполнить настройку своими руками, нужно изменить положение настроечного винта, находящегося прямо на корпусе.
Среди наиболее лучших моделей датчиков можно выделить такие, как:
- Metalflex HD505;
- T85;
- T85M;
- SPS-L11X.
При поломке прессостата, модуль управления устройством не смог бы определить, заполняется ли бачок водой, и какое ее количество там находится. Расположение датчика в стиральной машинке может быть совершенно различным, однако, в основном он находится в верхней части устройства. Это небольшая деталь цилиндрической формы с подключенными к ней проводами и трубкой, выполненной из пластика, идущей к резервуару высокого давления. Емкость повышенного давления может быть автономной или быть определенной деталью пластикового корпуса. При наборе воды в стиральную машинку, передается равное ей давление. В таком случае наблюдается соединение либо отсоединение контактов реле. Стиральная машина получает соответствующий сигнал о достаточном количестве жидкости в резервуаре.
Как самостоятельно проверить прессостат
Указанные выше отклонения в работе стиральной машины могут быть следствием неисправности и других деталей, поэтому нужно проверить работоспособность прессостата перед тем, как поставить новый. Для этого его следует снять с машинки. Где в стиральной машине находится датчик уровня воды? Для того чтобы найти и проверить прессостат необходимо выполнить следующие действия:
- открутив два болта с задней стороны стиральной машины, следует снять верхнюю крышку машинки со сдвигом назад;
- на боковой стенке найти закреплённый винтами прессостат, отсоединить от него разъём с проводами и подключённый к штуцеру с помощью хомута шланг;
- открутить крепёжные болты и демонтировать блок.
Внимательно осмотреть его и трубку на наличие внешних повреждений или засора. При необходимости прочистить трубку и штуцер. Внешние ламели на разъёме должны быть чистыми без следов окисления. При наличии загрязнений и коррозии следует их зачистить. Проверку работоспособности нужно проводить в следующем порядке:
- Надеть на штуцер небольшой шланг и, поднеся блок к уху, подуть в шланг. При срабатывании контакта датчика должен прослушиваться чёткий щелчок.
- В зависимости от конструкции блока и количества контактных групп число щелчков при продувании шланга может быть одно, два или три. Отсутствие щелчков говорит о неисправности устройства.
- Удостовериться в надёжности срабатывания контактов можно с помощью омметра, подключив его к соответствующим гнёздам на входном разъёме блока. При замыкании и размыкании контактов показания прибора будут резко изменяться. Электрическую схему соединений контактных групп прессостата можно найти в инструкции по эксплуатации стиральной машины.
Конструкция прессостата газового котла
Исполнение прессостата не отличается выраженной механической или электрической сложностью. Однако устройство прессостата бытового газового котла все же имеет уникальные детали, к примеру, чувствительную мембрану.
Этот элемент связан с микропереключателем, исполняющим роль сигнального коммутатора. Для работы на управление горелкой обычно используется группа на три контакта (управление в нормальном режиме или аварийном). По сути, один контакт является «общим».
Широко распространенный вариант исполнения дифференциального реле, предназначенного для работы в конструкции многих бытовых газовых котлов. На вид – технически несложное устройство, но значимое в плане функционала
Нормальный режим функционирования котельного оборудования сопровождается рабочим состоянием термостатической мембраны, при котором остается замкнутой цепь через одну конфигурацию контактов прессостата котла. Если режим работы оборудования нарушается (дымовой поток изменяет характеристику), соответственно, изменяется положение чувствительной мембраны.
При таком состоянии рабочая группа контактов микропереключателя разрывается, тогда как вторая группа (аварийного включения) напротив, – образует проводящую цепь. Через эту цепь подается питание на систему автоматической блокировки, в результате чего активируется аварийное управление газовой горелкой, а также системой циркуляции воды.
Благодаря наличию прессостата эффективно осуществляются:
- контроль температуры;
- мониторинг давления дыма;
- контроль образования конденсата.
Все отмеченные функции кардинально влияют на работу водонагревательного оборудования, обеспечивают не просто эффективную функциональность, но также безопасность эксплуатации котла.
Замена прессостата
Для начала купите новый прибор. Можно взять свой датчик и отправиться с ним в магазин, но обычно для покупки подходящей детали достаточно назвать модель машины продавцу. Если вы полностью не снимали реле при проверке – сделайте это:
Отсоедините все провода (сфотографируйте или промаркируйте соединения).
Выкрутите болты, которые крепят прибор к корпусу.
Как подключить прессостат? Повторите все действия в обратном порядке:
- Прикрутите его на место с помощью болтов.
- Затем подсоедините шланг, закрепив хомут.
- Подсоедините проводку согласно маркировке.
Отлично! Работа выполнена успешно – можете запускать свою СМ и проверять ее работу. Видео по теме вам поможет:
Прессостат стиральной машины что это такое и как проверить? Советы
Чтобы убедиться в работоспособности датчика, необходимо его проверить. Существует несколько полезных рекомендаций, которые помогут проверить исправность детали.
Где находится

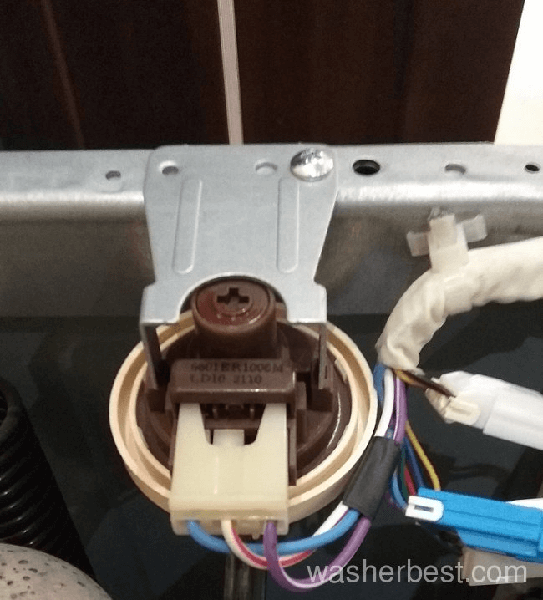

Прежде чем приступить к демонтажу, следует разобраться с местоположением изделия. Многие владельцы стиралок по ошибке считают, что деталь располагается внутри барабана, однако это не так. Большинство производителей устанавливают реле уровня в верхней части корпуса сливного механизма, который установлен около боковой стены. Такое расположение считается очень удобным, так как оно упрощает извлечение изделия из конструкции.
Однако у некоторых моделей датчик может устанавливаться в других местах. Например, в современных моделях стиралок «Самсунг» или «Аристон» деталь устанавливают справа возле фронтальной стены. У машинок от реле размещают в центральной части левой боковой стенки.
Как демонтировать
Самостоятельно демонтировать прессостат довольно просто. Однако несмотря на это, надо ознакомиться с тем, как правильно это сделать. Процесс демонтажа осуществляется в несколько последовательных этапов:
Снятие верхней крышки. Чтобы избавиться от нее, придется открутить два болтика, которые расположены на задней стенке. Затем верхняя крышка аккуратно сдвигается назад и снимается.
Отсоединение детали. К реле подключены провода, ведущие к блоку управления, и шланг
Прежде чем снять изделие, надо осторожно отсоединить проводку со шлангом.
Снятие прессостата. Он подсоединен к стенке крепежными болтами, которые надо открутить.
Есть разные методы проверки работоспособности устройства, однако чаще всего для этого пользуются мультиметром.
Прежде чем приступить к проверке, необходимо тщательно изучить электрическую схему прибора и провести предварительную настройку тестера.
Его заранее устанавливают в режим сопротивления, после чего щупы подключаются к контактам снятой детали. После подключения щупов на дисплее тестера должны изменяться значения. Если цифры не изменились, значит, реле неисправно и его придется полностью заменить на новое.
Если поломка оказалось несерьезной, можно не покупать новую деталь, а просто настроить вручную старую. При проведении настройки придерживаются следующих рекомендаций:
- Необходимо определить оптимальное количество водички для стиралки. Для каждой модели существует оптимальный объем жидкости, который нужен для выполнения программ. Поэтому необходимо заранее узнать, какое количество водички должно набираться в бак для стирки и полоскания вещей.
- Провести настройку. На поверхности изделия находятся регулируемые винты, которые настраиваются в зависимости от нужного количества жидкости.
Это датчик, который контролирует уровень заливаемой в барабан воды и сообщает электронному модулю техники о ее количестве на каждой стадии стирки.
Современные машинки оснащены такими датчиками, которые ответственны не только за уровень воды, но и следят за количеством загруженного белья.
Регулировка давления в компрессоре
Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.
Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.
Регулировка давления в компрессоре проводится следующим образом.
- Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
- Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
- Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
- С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.
Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.
https://youtube.com/watch?v=8mlodpxePGI
Варианты прессостатов, принцип действия, последствия нарушения эксплуатации
Если прессостат стиральной машины Самсунг, Аристон, Индезит, Bosch или LG сработает некорректно, это спровоцирует один или несколько вариантов неисправности:
- перелив воды в баке машинки с постоянным набором и сливом жидкости;
- слишком низкий уровень жидкости в баке, ухудшение качества стирки;
- неполный слив жидкости после стирки, недостаточный отжим белья;
- старт программы (включение ТЭНа) без воды, перегрев элемента и выход его из строя.
Последний пункт грозит серьезным повреждением стиральной машины и даже может стать причиной возгорания.
Датчик уровня воды стиральной машины
Неисправность данной детали влечет некорректное функционирование агрегата.
Определить, что произошла поломка реле уровня жидкости, можно, опираясь на показатели:
- машина пытается стирать при отсутствии жидкости;
- недостаточное или избыточное для реализации текущего действия количество воды;
- запах горелого, реакция ТЭНа;
- при запуске полоскания вода то сливается, то набирается;
- белье по завершении стирки оказывается неотжатым.
Возникновение этих признаков требует проверки функционирования прессостата. Поскольку крепления у некоторых машинок имеют специфическую форму (это делается с целью защиты от взломов), рекомендуется приобрести специальный прибор для открывания с комплектом из нескольких насадок.
Настройку датчика уровня воды стиральной машинки можно выполнить посредством двух регулирующих винтов. Периферийный винт определяет время отключения контактов, центральный – время соединения. Прибор может быть оснащен не одной, а двумя или тремя группами контактов – это определяется особенностями рабочих режимов конкретной модели.
Пример машинки с одним датчиком с большим числом групп – машины современных моделей . В их прессостаты вмонтированы три контактные группы – одна ответственна за обычный режим, другая – за экономный, третья показывает состояние перелива бака.
Также бывает, что корпус одной стиралки оснащен несколькими такими устройствами. Разные программы стирки применяют неодинаковое заполнение стиральной машины водой. В частности, бережная стирка использует половинную заполненность бака.
Винты, регулирующие процесс, закрепляются лаковым составом или краской. Сдвигать или переставлять винтики не стоит – в этом случае в продуманной программе, реализуемой агрегатом, возникнут сбои.
Домашняя настройка прессостата – процедура, весьма требовательная к компетентности мастера. Осуществлять ее самостоятельно рекомендуется только при знании требуемого конкретной модели объема жидкости на всех ступенях реализуемых данной техникой программ стирки и умении отрегулировать работу контактных групп сообразно этим данным.
Приобретая новый прессостат для стиралки взамен нерабочего, нужно обязательно убедиться, что покупаемая модель идентична установленной в машинке ранее и подходит для эксплуатации в конкретной марке и модели с присущим ей значением параметра емкости барабана.
Процедура замены прессостата в стиральной машине сходна с удалением сломанного датчика, но действия осуществляются в обратном порядке:
- Аппарат крепят специальными винтами.
- Шланг соединяют со штуцером и затягивают хлыст.
- Подсоединяют проводку.
- Ставят крышку и закручивают ее шурупами.
Когда работы будут закончены, надлежит включить технику в электросеть и запустить проверочную стирку, чтобы проконтролировать, что датчик справляется со своими функциями корректно.
Одна из моделей датчика уровня воды Установка нового датчика давления выполняется в следующем порядке:
- трубка, которая была снята со старого датчика, надевается на то же самое место на новом датчике;
- производится подсоединение электрических проводов к датчику;
- прессостат стиральной машины крепится болтами на старое место;
- верхняя крышка стиралки устанавливается на свое место и фиксируется болтами;
- машинка подключается к электросети;
- в машинку загружается белье;
- выставляется необходимый режим стирки, после чего машинка включается в работу. В процессе первой стирки после проведенного ремонта рекомендуется контролировать работу прессостата. Если никаких замечаний по его работе нет, то ремонт считается проведенным удачно.
Предлагаем ознакомиться Как избавиться от запаха в стиральной машине ? машинка автомат пахнет плесенью, что делать если из барабана пахнет тухлым
Настройка датчика уровня воды
Настройка прессостата на нужное количество жидкости производится с помощью двух регулировочных винтов, один из которых (центральный) служит для установки момента соединения контактов, а второй (периферийный) предназначен для установки момента их разрыва. Контактных групп или датчиков может быть несколько в зависимости от режимов работы и модели стиральной машины. Программы разных режимов стирки также могут использовать разное количество жидкости в стиральной машине, например, экономная или бережная стирка, при которых бачок заливается наполовину.
https://youtube.com/watch?v=ND-sJQfEyuI
Точная настройка сигнализатора выполняется специалистами на заводе, и положение регулировочных винтов фиксируется краской или лаком. Изменять их положение не рекомендуется, так как разбалансировка настройки вызовет нарушения в отлаженной программе стирки. Чтобы самому правильно настроить блок, нужно знать, сколько жидкости требуется машинке на каждом этапе всех режимов стирки, и в соответствии с этим устанавливать моменты включения и отключения контактных групп. Например, прессостат стиральной машины Bosch имеет три контактные группы, настроенные на полный режим, экономный режим и перелив бачка.
Стиральная машинка прыгает при отжиме
Принцип работы и выбор реле для стиральной машины
Прессостат выполнен в виде круглой таблетки. Располагается он под верхней крышкой стиралки. От корпуса детали отходит трубка в бак. Чем больше воды забирается машинкой, тем выше поднимается давление в трубке. В результате замыкается один из контактов и модуль отдает сигнал на отключение впускного клапана.
Правильно подобрать датчик можно по серийному номеру или модели СМА. Числа серии указаны на самом прессостате, поэтому вам проще его демонтировать и отправиться в магазин. Там покажите деталь консультанту, и он предложит подходящую замену.
Признаками поломки датчика давления служат сбои в системе залива и слива воды:
- Жидкость набирается до тех пор, пока не случится перелив или протечка.
- Отработанная жидкость не уходит из бака.
- Цикл стирки проводится нормально, но в полоскание не переходит.
- На дисплее выводится код неисправности.
- Цикл начинается, хотя вода не достигла определенного уровня.
Все эти «причуды» связаны с некорректной работой прессостата. Чтобы провести дополнительную диагностику и замену, элемент нужно демонтировать.
Как заменить реле?
Все что нужно — это отвертка и короткая трубка. Отключите машинку от сети, вытащив вилку из розетки. Перекройте впускной вентиль подачи воды. Выкрутите винты крепления верхней крышки. Сдвиньте панель назад и снимите с корпуса.
У боковой стенки вы увидите датчик давления. Как снять деталь:
- В одних моделях СМ прессостат крепится на болтах. В других — на защелках. В первом случае выкрутите крепежный винт. Во втором — проверните деталь по часовой стрелке, чтобы отжать защелки.
- Отсоедините фишки проводки.
Отключите шланг. Проверьте его на засор. Часто он забивается мусором, который поступает из магистрали. Поэтому реле может давать некорректные показания.
Прежде чем провести замену датчика уровня, проведите диагностику. Подключите на место трубки давления шланг такого же диаметра. Легонько подуйте в него. При замыкании контактов должны послышаться щелчки. Если ничего не слышно, значит, контакты не срабатывают и деталь сломана.
Еще один способ проверки на исправность — мультиметром. Установите его тумблер в режим измерения сопротивления. Подключите щупы к контактам реле. Подуйте в трубку и проследите за показаниями на экране. Если ничего не изменилось — датчик неисправен.
Подготовьте новый прессостат. Установите его на место, закрепите крепежные болты. Подключите провода. Наденьте на место шланг, закрепите его хомутом.
Не возвращая на место крышку, запустите стирку на коротком цикле. Вода нормально забирается и сливается? Значит, ремонт СМ проведен правильно.
В процессе эксплуатации рекомендуется прочищать впускной шланг и фильтр от мусора и ржавчины. Устанавливайте очистные фильтры, чтобы мелкий сор из водопровода не забивал трубки, шланги и другие детали техники. На видео показаны этапы проведения работ:
https://youtube.com/watch?v=T4WqANQOZ9s
Плохо 1
Интересно
Супер
https://youtube.com/watch?v=ib-JJRvh8TY
https://youtube.com/watch?v=tQ0M3f_KTdU
https://youtube.com/watch?v=RrT03zk2bwk
Что проверяем в первую очередь?
Убедившись в неисправности прессостата, нужно начать диагностику. В первую очередь проверяется водозаборная система: рукав, штуцер и непосредственно «камера» прибора. Если трещин, потертостей и сколов нет, то детали в порядке. При обнаружении налета от стирального порошка датчик разбирается, а все комплектующие промываются. Когда на трубке или «шайбе» заметны повреждения, ремонт не поможет – только полноценная замена.
Вторым шагом проверяем качество подключения к электросети. Вполне вероятно, что стерся или перегнулся проводок, отошел контакт или ослабла клемма. Обязательно стоит осмотреть и контактную группу датчика, так как имеющиеся внутри детали налет и грязь могут давать ощутимые сбои. Напоследок прессостат нужно протестировать. Действуем таким образом.
- Находим трубку, совпадающую по диаметру со штуцером прессостата.
- Один конец найденной трубки вставляем в шланг датчика.
- В другой конец несильно дуем.
- Прислушиваемся: если послышались 1-3 щелчка, то датчик в порядке.
Если прессостат целый, исправно щелкает, но машинка все равно не стирает, придется переходить к настройке датчика. Необязательно вызывать ремонтников – справиться с регулировкой под силу практически каждому пользователю стиральной машинки. Инструкции и рекомендации приведены дальше.
Как заменить датчик в стиральной машине
Замена датчика уровня стиральной машины проводится в несколько шагов:
Устройство полностью отключить от сети, опустошить барабан принудительно и убрать из него белье. Воду из машины сливают через шланг или фильтр. Перечисленные меры требуются по технике безопасности.
Открутить саморезы, на которых держится верхняя крышка, деталь расположена именно там. Выглядит, как круглая шайба, соединенная с машиной несколькими кабелями и трубкой.
Открутить от задней стенки 2 шестигранных болта, они держат панель, а ней крепится запчасть. Отсоединение прессостата обязательно для проверки работоспособности и замены.
Убрать панель, сфотографировать расположение прессостата и проводов, подсоединенных к нему. По фотографии подсоединяются все элементы, кабели.
Отключить клеммы, провода, трубку от детали
Убирать их важно аккуратно, чтобы не повредить.
Установить на то же место новую запчасть. Обязательно повторяется подключение кабелей и трубки на прежние места.
Проверить работоспособность датчика
Для этого стирка запускается на холостом ходу.
Перед заменой датчика давления в стиральной машине можно дополнительно проверить его работоспособность. Диагностика нужна, если по признакам поломки нет уверенности, что сломалась эта деталь. К месту, где была трубка нужно подсоединить похожую по диаметру, дунуть в нее. Исправный прессостат издает щелчки, сломанный не реагирует на увеличение давления.
Принцип работы датчика
Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.
При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.
Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.
Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.
Как самостоятельно проверить прессостат
Указанные выше отклонения в работе стиральной машины могут быть следствием неисправности и других деталей, поэтому нужно проверить работоспособность прессостата перед тем, как поставить новый. Для этого его следует снять с машинки. Где в стиральной машине находится датчик уровня воды? Для того чтобы найти и проверить прессостат необходимо выполнить следующие действия:
- открутив два болта с задней стороны стиральной машины, следует снять верхнюю крышку машинки со сдвигом назад;
- на боковой стенке найти закреплённый винтами прессостат, отсоединить от него разъём с проводами и подключённый к штуцеру с помощью хомута шланг;
- открутить крепёжные болты и демонтировать блок.
Внимательно осмотреть его и трубку на наличие внешних повреждений или засора. При необходимости прочистить трубку и штуцер. Внешние ламели на разъёме должны быть чистыми без следов окисления. При наличии загрязнений и коррозии следует их зачистить. Проверку работоспособности нужно проводить в следующем порядке:
- Надеть на штуцер небольшой шланг и, поднеся блок к уху, подуть в шланг. При срабатывании контакта датчика должен прослушиваться чёткий щелчок.
- В зависимости от конструкции блока и количества контактных групп число щелчков при продувании шланга может быть одно, два или три. Отсутствие щелчков говорит о неисправности устройства.
- Удостовериться в надёжности срабатывания контактов можно с помощью омметра, подключив его к соответствующим гнёздам на входном разъёме блока. При замыкании и размыкании контактов показания прибора будут резко изменяться. Электрическую схему соединений контактных групп прессостата можно найти в инструкции по эксплуатации стиральной машины.
Стиральная машина не сливает воду – что делать?
Как проверить прессостат на наличие неполадок?
Иногда возникает неприятная ситуация, когда прессостат начинает «глючить». В таком случае неправильно будет функционировать в целом вся система – машина перестанет выполнять заданные команды, начнутся сбои.
Причина неправильной работы стиральной машины может выясниться только в ходе её разбора и осмотра всех важных деталей, в том числе и датчика, и прессостата. Разбор машины требует времени, поэтому первым делом стоит выяснить, где именно находится прессостат в вашей модели стиральной машины.
Маленькая деталь может спровоцировать серьезные проблемы
- В первую очередь нужно аккуратно снять верхнюю панель стиралки. Для этого достаточно выкрутить болты и немного подвинуть панель в направлении, которое будет противоположным от вас. В большей части современных стиральных машин, прессостат располагается в верхней части возле боковой стенки.
- Опытные механики говорят, что достаточным будет аккуратно отсоединить датчик уровня воды. Зафиксирован он в большинстве случаев с помощью парочки шурупов, которые можно открутить всего за несколько минут.
- дальше нужно максимально аккуратно отсоединить от прессостата подключенные контакты и трубку. Стоит отметить, что шланг закрепляется путем применения специальных хомутов. В этой ситуации есть два варианта. Или же разобрать их, что будет достаточно долго и проблематично. Или их можно просто вырезать и установить новые.
После того, как прессостат будет демонтирован, осмотрите его со всех сторон, обращая внимание на все, даже незначительные повреждения. На корпусе не должно быть совершенно никаких повреждений или даже незначительных образований
Также стоит проверить трубку и то, в каком состоянии находится материал для изоляции проводки. Если есть необходимость, то нужно прочистить все возможные засоры и убрать повреждения. Советуем обратить внимание на контакты датчика уровня воды. Их необходимо тщательно очистить.
Местоположение контактов
Теперь можно проверить непосредственно сам прессостат. Для этого нужно воспользоваться шлангом, длина которого будет составлять примерно десять сантиметров. Диаметр шланга должен быть точно таким же, как и у ранее снятого. Подсоедините трубку ко входному штуцеру датчика уровня воды и со всей силы подуйте в него. Датчик должен в этот момент создавать щелчки. Их количество будет разным, в зависимости о того, с какой силой вы подули в шланг.
Если во время этой процедуры прессостат не издает совершенно никаких звуков, то это может значить только одно. Он не работает и деталь необходимо заменить.
Для того, чтобы наверняка понять, что датчик уровня воды не пригоден для дальнейшего использования, необходимо воспользоваться мультимером. С помощью этого устройства замеряются показатели сопротивления. Если во время вдувания в шланг воздуха уровень сопротивления совсем не увеличивается, то стоит приобрести и установить новый прессостат.
Своевременная проверка датчика – залог нормальной работы стиралки
Данный прибор, даже если учитывать размер, выполняет очень важную роль в работе всей стиральной машинки. Если датчик перестал функционировать, то вы не сможете запустить даже самый простой режим стирки. В некоторых случаях неподладки такого рода способны спровоцировать более серьезные проблемы с техникой.
Заменить датчик уровня воды хлопотно, но сам процесс не очень сложный. Стоит внимательно следить за состоянием стиральной машинки и тогда такая поломка будет исправлена вовремя, при этом никакая из важных запчастей не пострадает.
Как проверить?
Проверить датчик уровня воды несложно самостоятельно, главное, получить доступ к детали. Иногда ее просто нужно прочистить, а иногда требуется ремонт или замена комплектующей.
Как понять, что он исправен?
Чтобы понять, что датчик работает корректно, нужно выполнить следующие действия:
- Открутить 2 болта, находящиеся на задней стороне стиральной машины, после чего удастся легко снять крышку.
- Отсоединить прессостат, который расположен на боковой стенке стиральной машины. Он присоединен к ней с помощью болтов. Обязательно снимают разъемы с проводами и хомут, крепящий шланг и штуцер.
- Демонтировать деталь.
Чтобы понять, что датчик работает, для начала его нужно осмотреть. В трубке не должно быть засоров, если таковые имеются, их удаляют. Коррозию и загрязнения с ламелей зачищают.
Инструкция по первичной проверке:
Надеть на штуцер шланг и подуть в него. Если датчик исправен, должен быть слышен щелчок.
Щелчков может быть от 1 до 3. Это зависит от модели стиральной машины. Если звука нет, деталь сломана.
При наличии омметра можно проверить работоспособность контактов
Замыкая и размыкая их, нужно обращать внимание на показания прибора. В норме, они должны меняться.
Первичная самопроверка не занимает много времени и не требует особых навыков.
Когда требуется настройка?
Настройка требуется после установки нового датчика, либо если уровень воды в барабане не соответствует этапу стирки. Жидкости может быть слишком много или слишком мало. Исходные настройки осуществляются на заводе, во время сборки стиральной машины.
В каких случаях нужен ремонт или замена?
Понять, что датчику уровня воды требуется замена или ремонт, можно по следующим признакам:
-
машинка продолжает стирку или включает ТЭН, даже если в ней воды;
- бак переполняется водой, либо ее набирается слишком мало;
- во время полоскания вода периодически откачивается и снова поступает в бак;
- появляется запах гари и срабатывает предохранитель ТЭНа;
- машинка не запускает отжим;
- после отжима вещи остаются мокрыми;
- после слива воды в баке остается некоторое количество жидкости.
Если есть один или несколько признаков неполадки, имеет смысл проверить функционирование прессостата.
Производители стальных машин Самсунг устанавливают на свои приборы систему самодиагностики, которая не только обнаруживает поломку, но и сигнализирует об этом специальным кодом. На нарушения в работе прессостата указывает ошибка , 1С или Е7.
Если машинка уже была разобрана и датчик снят, то на необходимость его замены указывает отсутствие щелчка при продувании трубки, а также отсутствие реакции мультиметра при замыкании и размыкании контактов.
О том, как проверить исправность датчика уровня воды в стиральной машине, подскажет видео:
https://youtube.com/watch?v=7weHxsNFhBI
