Замена сливного насоса (помпы) на всех моделях стиральных машин

Как почистить сливной фильтр в стиральной машине — пошаговая инструкция

Чистку фильтра-уловителя будем проводить поэтапно, как это делают мастера в нашем сервисе.

1. Для безопасности перекрываем подачу воды и отключаем машинку от сети.

Возможно, что вам придётся приподнимать технику или сдвигать её с места. Согласитесь, что не хочется залить пол водой или получить удар током во время работы.

2. Находим, где у стиральной машины фильтр и открываем крышку люка, или снимаем фальш-панель с нижней части корпуса. Лючок обычно фиксируется защёлкой, и крышка держится плотно. Используйте плоскую широкую отвёртку или столовый нож с закруглённым краем, чтобы поддеть крышку. В некоторых моделях крышка легко открывается руками.

Фальш-панель держится на защёлках или крючках и может сниматься двумя способами:

• движением на себя (иногда предварительно нужно поддеть верхнюю часть панели отвёрткой)
• сдвигом в бок, обычно справа налево.

3. Готовим тряпку и сливаем остатки воды из стиральной машины. Вода в машине полностью откачивается только из бака. В сливной системе, частью которой является фильтр, всегда остаётся немного воды. Она выльется наружу, когда вы открутите фильтр. Поэтому, чтобы не залить пол, подложите под машинку тряпку или приподнимите корпус и подставьте плоский тазик или другую ёмкость. В некоторых моделях приподнимать корпус стиралки не нужно, лючок или раскладывающаяся ручка фильтра представляют собой желоб, по которому вода стекает в приставленную ёмкость.

Даже если вы использовали аварийный шланг, чуть-чуть жидкости в стиральной машине всё равно останется. Чтобы слить её полностью, аккуратно поверните пробку сливного фильтра на 45-60 градусов против часовой стрелки и дайте стечь остаткам воды в подставленную ёмкость или на тряпку. Если пробку дополнительно фиксирует специальный винт, как, например, в машинах Candy Holiday 181, то сначала ослабьте или выкрутите его с помощью отвёртки.

4. Полностью выкручиваем и вытаскиваем фильтр.

У некоторых марок, например, AEG, LG, Electrolux, Zanussi, сначала выкручивается заглушка, играющая роль пробки для воды, а затем вытаскивается фильтр.

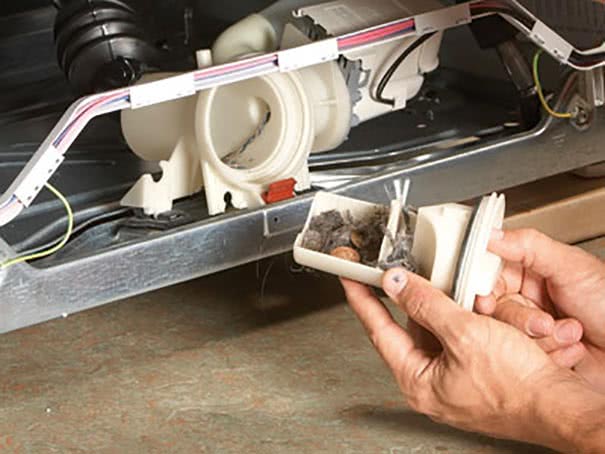

5. Очищаем и промываем фильтр.

Сначала вытаскиваем крупный мусор — шерсть, нитки, посторонние предметы. Затем берём обычную посудную губку с абразивным слоем и очищаем поверхность от налёта. После чего хорошо промываем фильтр под струёй тёплой воды.

Обязательно проверяем отверстие в машинке и очищаем от оставшегося мусора. Заодно протираем влажной тряпкой или губкой от грязи и налёта.

6. Проверяем сливной насос.

Не забываем заглянуть в сливную помпу, там тоже может остаться грязь. Посветите в отверстие фонариком и удалите мусор, который проскочил в насос. Для проверки покрутите крыльчатку, ничего не должно препятствовать её вращению.

7. Ставим фильтр на место.

Вставляем в отверстие ровно, без перекосов и плотно, но аккуратно. Закручиваем пробку фильтра по часовой стрелке. Вкручиваем фиксирующий болт, если он был (например, в Candy Holiday 181). В некоторых моделях AEG, LG, Electrolux, Zanussi нужно сначала вставить фильтр в гнездо, а затем закрутить крышку-фиксатор.

8.Включаем машину в сеть и проверяем на течь. Чтобы не залить пол во время стирки, проверяем технику на протечку воды из фильтра. Ставим тестовое полоскание и смотрим, нет ли капель или струек из-под крышки фильтра. Если всё сухо, закрываем люк или ставим на место фальш-панель и саму стиралку.

Информация о том, как правильно почистить дренажный фильтр в вашей модели стиральной машины, есть в руководстве пользователя. Если вы забыли, где оно лежит, воспользуйтесь нашей . Информацию по прочистке ищите в разделе «Чистка и уход за стиральной машиной» руководства.

2 Замена помпы своими руками

Самостоятельный ремонт насоса стиральных машин марок Зануси, Аристон, Indesit и других моделей выполняют в несколько этапов:

1. Отключают технику от электричества и водопроводной магистрали.
2. В зависимости от модели, обеспечивают доступ к помпе.
3. Если в баке осталась вода от стирки, ее необходимо слить. Для этого придется откручивать фильтр насоса стиральной машины.
4. На следующем этапе нужновыкрутить болты на панели, за которой находится помпа.
5. Перед тем, как снять агрегат, егонужно отсоединять от электропроводов и сливного шланга.
6. После демонтажа насоса можно устанавливатьновый или разбирать старый для замены детали, которая вышла из строя.
7. Помпа состоит из трех основных элементов – ракушки, фильтра и якоря с мотором. Чтобы при сборке оборудования все узлы поставить на свое место, нужно при разборке их пометить.
8. Во время стирки мелкие детали могли повредить крыльчатку. Для ее осмотра нужно отсоединить ракушку от двигателя, открутив крепежные винты, и прокрутить крыльчатку вручную: вращение с характерными задержками свидетельствует об исправном двигателе.
9. Чтобы лопасти крыльчатки при вращении не касались улитки, нужно срезать с торца каждой из них по 1 мм. Больше срезать не стоит, поскольку эффективность насоса может упасть.
10. После проведения всех операций, агрегат собирают, устанавливают в прежнее положение, подключают к электросети и сливному шлангу и проводят тестовый запуск.

2.1 Запчасти для ремонта

Если сделана чистка крыльчатки, но она все равно вращается плохо, то это признак серьезной поломки насоса. Прокручивание через раз свидетельствует об обрыве контактов или проблеме с датчиками. Поэтому, перед тем, как заменить сливной насос на стиральной машине, можно попытаться починить его.

Зная как отремонтировать насос и имея все необходимые запчасти, можно сделать ремонт стиральной машины LG своими руками. Для этого понадобятся:

Очистка сливного фильтра перед насосом стиральной машины

1. Нужный вариант сливного насоса стиральной машины (желательно в сборе);
2. Ось и шкив для крепежа;
3. Клеммы и датчики, подключаемые к помпе;
4. Манжеты и уплотнители.

2.3 Универсальный агрегат

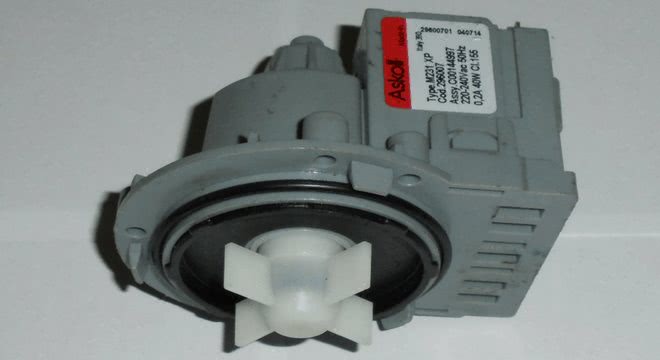

Универсальный электронасос Аскол можно использовать для большинства стиральных машин таких марок, как Индезит, Аристон, Zanussi, LG с креплением к корпусу тремя саморезами. Характеристики этого агрегата ничем не отличаются от оригинальных, а срок службы его составляет 8-10 лет.

Помпы Аскол бывают двух видов:

• Циркуляционные, обеспечивают циркуляцию воды в режимах «Стирка» и «Полоскание». Устанавливают в дорогие стиральные машины.
• Сливные насосы. Для стиральных машин Самсунг, Indesit и других брендов обеспечивают откачку отработанной жидкости.

Что нужно для самоделки?

Чтобы соорудить мини-насосную «станцию», вам понадобится арсенал материалов и инструментов. Напор будет весьма скромен, но для цветов или помывки легкового автомобиля хватит. Перед подключением аппарата для перекачки к резервуару нужно приготовить инструменты. Запаситесь:

• Кусачками;
• Пассатижами;
• Отвертками;
• Паяльником;
• Ключами — раздвижными и рожковыми;
• Тестером-мультиметром;
• Ножом.

Также вам понадобится много деталей и комплектующих:

• Шланг небольшой длины — наливать воду в резервуар;
• Шланг большой длины — для поступления воды к грядкам;
• Пластиковый кожух;
• Реле на 24 В — его можно извлечь из какого-нибудь старого электроприбора;
• Провода медные, с изоляцией;
• Шнур для подключения в сеть — можно использовать провод от старой стиральной машины;
• Тройник;
• Несколько хомутов;
• Изолента;
• Резервуар под воду.

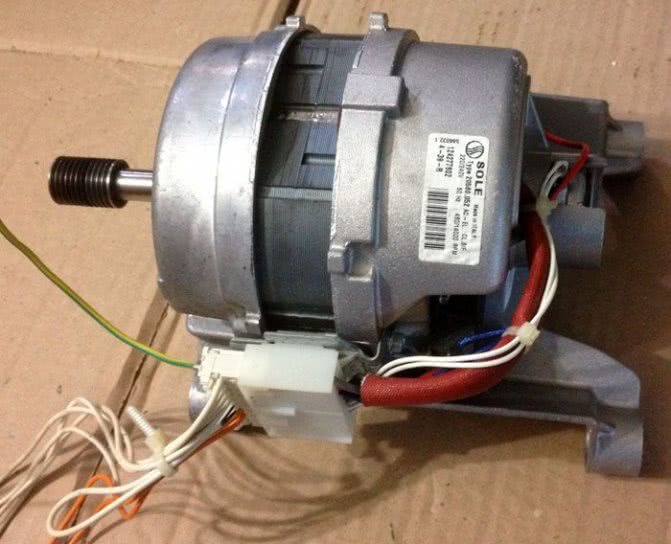

Каким может быть двигатель от старой стиральной машины

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В стиральных машинах вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

Нужно признать, что, в сравнении с асинхронным, такой мотор более шумный. Кроме того, он часто перегревается и даже искрит

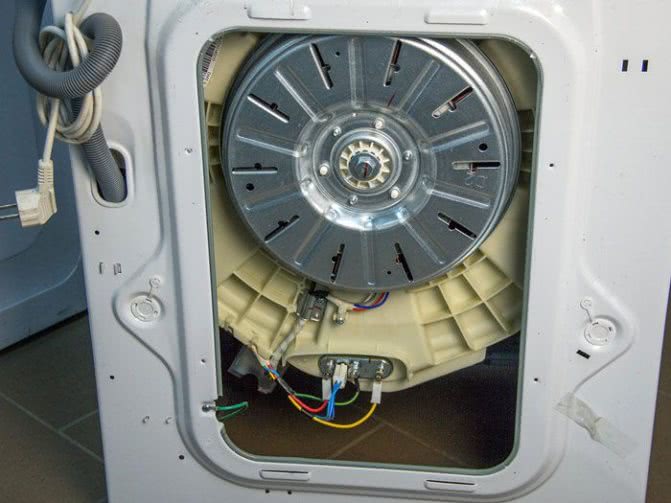

Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

https://youtube.com/watch?v=LiccS1eUrWk

Процесс изготовления

Своими руками последовательно подключаем провода к контактам релюшки и к контактам насоса стиральной машины. Предварительно нужно проверить назначение каждого контакта при помощи мультиметра.

Протыкаем в крышке банки отверстия под провода. Заключаем нашу реле баночку, подводим провода и закрываем крышу. Таким образом, наша релюшка оказалась заключенной в водонепроницаемый пластиковый корпус. Втыкаем сетевой шнур в розетку и проверяем работу насоса. Далее прикручиваем к выходу насоса проходной тройник, к оставшимся выходам тройника своими руками прикручиваем шланги, не забыв затянуть их металлическими хомутами.

Можно приступать к испытаниям. Короткий шланг погружаем в любой надземный резервуар, например в железную бочку, длинный заводим в ту же бочку. Далее подключаем насос и наблюдаем, как он перекачивает воду. Если все нормально, можно приступать к «полевым испытаниям», и именно в вашем замечательном саду.

В заключение отметим, использование насоса от стиралки для полива растений в саду является неплохим вариантом применения давно забытой запчасти, которая валяется в вашем гараже. Чуда от такого приспособления ждать не стоит, но перекачать воду из бака на грядки такой насос вполне способен. Удачных вам самоделок и помните о правилах техники безопасности при работе с электрикой!

Виды насосов в стиральной машине

Специалисты по ремонту стиральных машин утверждают, что оригинальный заводской насос, при условии нормальной эксплуатации, в среднем служит не менее 10 лет. Преждевременные проблемы могут возникнуть по причине отсутствия правильного и своевременного ухода за деталью, а также банального засорения мелким металлическим мусором и различными техническими примесями в воде.

В некоторых случаях помпу можно отремонтировать, но иногда приходится менять полностью. Тогда возникает вопрос выбора подходящего насоса. К нему следует подойти со всей ответственностью, так как от этого зависит сложность установки и дальнейшая эксплуатация техники.

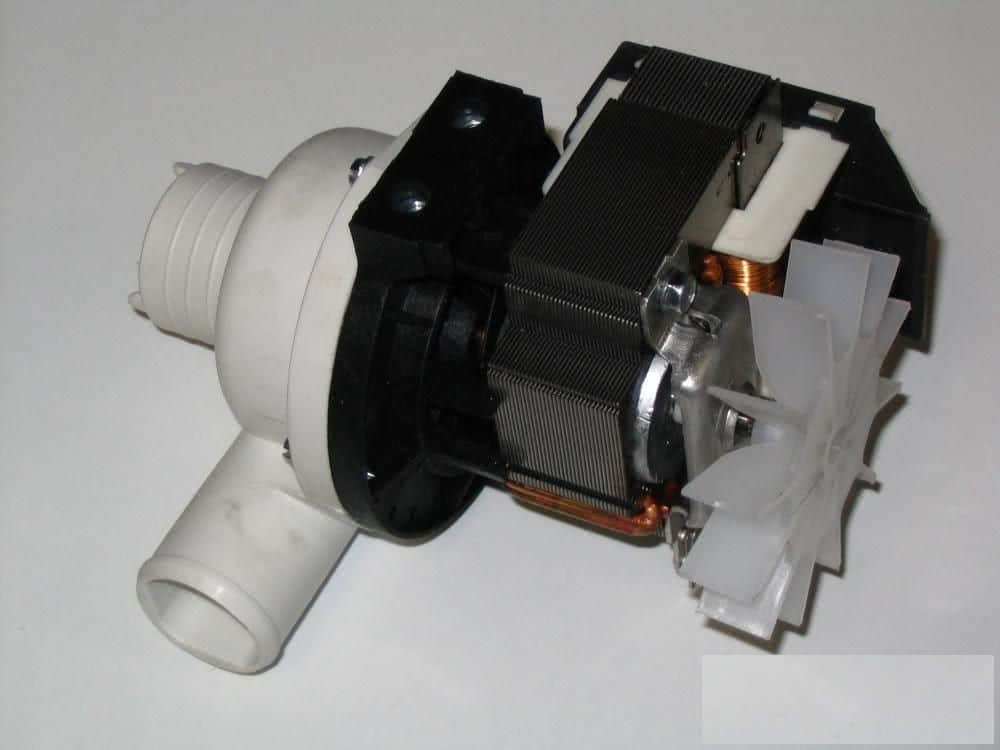

В стиральных машинах-автоматах существует более 50 разновидностей насосов. Для удобства все их можно разделить на два основных типа:

• сливные — используются в бюджетных или устаревших вариантах машин. Простой механизм выполняет слив воды в канализацию после каждого цикла стирки;
• циркуляционные — подают воду в зону стирки, циркулируют ее по замкнутой траектории только в одну сторону. Чаще всего для повышения эффективности они работают в паре с обычным насосом. Это значительно повышает эффективность стирки.

Более подробная классификация рассматривается в соответствии со следующими характеристиками:

• способ крепления — бывают варианты на защелках, винтах и комбинированные, когда совмещены предыдущие два вида;
• по особенностям контактных соединений — существуют насосы с клеммами, что выходят в противоположную от крыльчатки сторону, за ней и «под фишку». В последнем варианте разъем имеет прямоугольную форму, а соединения расположены параллельно друг другу;
• мощность — усредненный показатель колеблется в диапазоне от 15 до 100 Вт. При недостаточной мощности устройство не способно выполнять работу в полном объеме. Большинство моделей имеют мощность 34-40 Вт. В старых агрегатах высокомощные помпы были очень большими и затратными в изготовлении, современные же насосы при более высокой мощности отличаются своими совершенно небольшими размерами;
• количество отводов — стандартный или разветвленный. Последний представляет собой своеобразный тройник, один выход направлен в канализацию, другой — к раковине, а третий подключен к стиральной машине. Для жителей многоэтажных домов хорошим вариантом считается сифон с обратным клапаном. Он блокирует возврат жидкости в машинку, в случае засора сливного шланга;
• форма и размер — более современные разновидности отличаются компактностью и продуманностью. Они занимают очень мало места, при этом сохраняя отличные функциональные характеристики. Например, популярные сейчас мощные синхронные насосы с магнитным ротором имеют очень маленький размер.

Не менее важным остается вопрос производителя. Самые качественные и современные насосы выпускают итальянские бренды Askoll и Plaset. Их продукция используется более чем в половине всех производимых в мире стиральных машинах. Помимо них, также хорошо известны Mainox, Hanning, Artiko и CopreciGre.

Несомненно, отдать предпочтение в выборе лучше всего полному аналогу оригинального насоса. Он будет полностью соответствовать техническим параметрам устройства и не вызовет дополнительных проблем при подключении. Достаточно будет просто восстановить все соединения так же, как было до вмешательства.

Для чего это необходимо?

Летом поливать огород необходимо, чтобы получить достойный урожай. При этом нет необходимости приобретать мощный электронасос, стоимость которого достаточно высока. В определенных случаях возможно обойтись насосом, изготовленным своими руками из деталей, оставшихся после разборки стиральной машины. Особенно важный элемент в этом деле – помпа.

Не секрет, что электромотор от стиральной машины используется в большом количестве самодельных устройств. Остальные детали используются не так часто, но в определенный момент и они оказываются незаменимыми.

Современные стиральные машины оснащены слабоватыми помпами, которые для поливов участка не подходят, потому что не приспособлены для серьезных нагрузок. Но если у вас сохранился насос от машины для стирки, изготовленной еще во времена Советского Союза, то такой агрегат окажется вполне подходящим.

Естественно, что его характеристики не являются эталоном, но для полива небольшого огорода их оказывается вполне достаточно. Тем более, что можно обойтись без непредвиденных финансовых расходов.

Насос, собранный вами из деталей старой стиральной машины, будет качать воду из емкости, подавая ее по шлангу к грядкам. Сильный напор вы не обеспечите, но полив будет вполне успешным. Некоторые владельцы самодельные насосы держат в резерве, если основной выйдет из строя.

Для чего это необходимо?

Летом поливать огород необходимо, чтобы получить достойный урожай. При этом нет необходимости приобретать мощный электронасос, стоимость которого достаточно высока. В определенных случаях возможно обойтись насосом, изготовленным своими руками из деталей, оставшихся после разборки стиральной машины. Особенно важный элемент в этом деле – помпа.

Современные стиральные машины оснащены слабоватыми помпами, которые для поливов участка не подходят, потому что не приспособлены для серьезных нагрузок. Но если у вас сохранился насос от машины для стирки, изготовленной еще во времена Советского Союза, то такой агрегат окажется вполне подходящим.

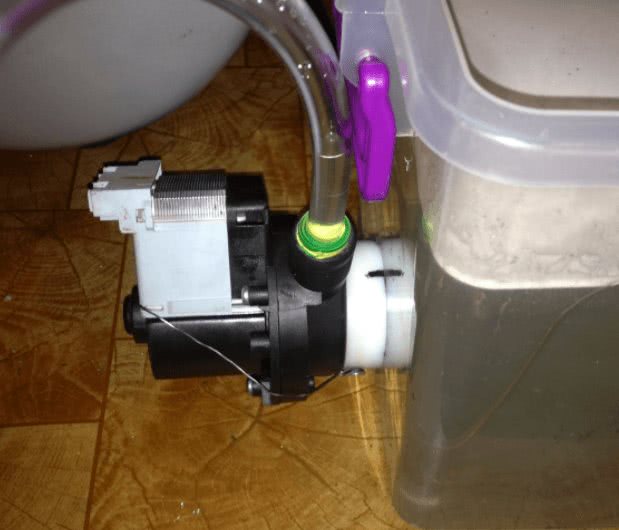

Как сделать систему полива?

Прежде, чем подключать помпу от стиральной машины, необходимо проверить состояние контактов на реле и электрическом насосе. Выполняется это мультиметром, щупы которого по очереди прикладываются к проводам. После этого провода реле и помпы соединяются.

Дальнейший алгоритм действий выглядит следующим образом:

1. готовится емкость из пластикового материала, из которой предстоит выполнить защитный кожух на случай дождливой погоды;
2. в ней проделываются отверстия под вывод проводов, внутрь помещается реле;
3. помпа от стиральной машины подключается к электрической сети, проверяется на работоспособность;
4. на выходном отверстии помпы монтируется тройник, на обратные стороны которого крепятся шланги;
5. все места соединений фиксируются хомутами.

Чтобы насос был закреплен удобно, можно поступить следующим образом. Берем пластинку из металла или дюрали, сверлим шесть отверстий. С помощью четырех из них будет установлен насос, оставшиеся два предназначены для фиксации самой пластины.

Теперь берем стальную полоску 1.5 на 80 см, толщина которой составляет 6 мм. В штыре засверливаем пару отверстий под крепления. На пластинку крепим насос, потом прикручиваем ее к штырю с помощью болтов. Штырь втыкается в грунт и выполняет не только функции опоры, но и заземления.

Принцип работы насоса, его применение и расположение

В момент эксплуатации стиральной машинки вода подается внутрь устройства под давлением, то есть забор происходит автоматически, как только выбраны необходимые программы и нажата кнопка «СТАРТ». Далее процесс происходит по следующему сценарию:

• клапан электромагнитный приводится в открытое положение;
• прессостат (датчик для контроля уровня жидкости в баке) отмеряет нужный объем воды;
• путь жидкости пролегает через отсеки, где располагаются необходимые средства для стирки (стиральный порошок), вода смешивается с ними, и таким образом в растворенном виде попадают в бак;
• находящаяся под давлением жидкость, поступает в нужном объеме в камеру, где заложено белье.

Во время процесса и завершении стирки в дело вступает водяной насос (помпа). Именно он производит слив и откачку грязной отработанной жидкости после завершения стирки или лишней воды после полоскания. Помпа участвует практически во всех режимах стирки!

Как только на насос подается сигнал от электронного модуля, отработанная вода за счет крыльчатки устройства начнет откачиваться в канализацию. Путь прохождения жидкости происходит следующим образом:

Вода поступает через резиновый патрубок, который соединен с баком и улиткой при помощи специальных хомутов, далее жидкость поступает в помпу через специальный фильтр расположенный в улитке, он защищает крыльчатку насоса от попадания мусора, во избежания заклинивания крыльчатки. Далее жидкость выходит наружу через сливной шланг, который соединен к улитке. Грязная жидкая фаза откачивается до тех пор, пока полностью не откачает отработанную жидкость с бака стиральной машины.

Во время стирки вода уже находится в нижней части агрегата, именно поэтому конец сливного шланга нужно крепить выше сливной помпы, так как если этого не соблюсти, вода с машинки начнет стекать самотеком. Сливной шланг должен быть установлен не ниже 80 см по всей своей длине!

Сливной электронасос располагается в нижней части агрегата под баком. Он прикреплен к пластмассовой улитке обычно с помощью трех винтов, а улитка в свою очередь крепиться к корпусу агрегата с лицевой стороны. Такое расположение удобно для быстрого доступа к ней, если например понадобиться почистить ее от мусора или слить жидкость с системы.

В машинках для стирки применяются два вида помп:

циркуляционный вид помпы применяется в паре с обычным насосом, их применяют в новых моделях машин премиум класса типа Индезит, Аристон и тд. Данный вариант подает воду непосредственно в зону стирки и циркулирует по всей системе, что улучшает эффективность стирки.

машинки из более бюджетного типа или не нового поколения как например пузырьковая машинка Daewoo (Деу) оснащены простой помпой например фирмы Askoll, которая просто сливает отработанную жидкость в канализацию.

Ремонт сливного насоса стиральной машины, как правило, не проводится, скорее всего, предстоит замена запчастей в таких устройствах. То есть придется полностью менять сломанную помпу на новую.

ВНИМАНИЕ! Можно и самостоятельно, осмотреть устройство на наличие засора или поломки насоса. Но при осмотре внутреннего механизма необходимо сначала обесточить технику от электричества

Специальным прибором например мультимметром проверить контакты, идущие на помпу, и убедиться в отсутствии напряжения, и только тогда продолжать работу

Все эти меры предосторожности необходимы, потому что работа производится вблизи открытого источника воды

Фонтан из старой помпы

О маленьком фонтанчике мечтает каждый владелец приусадебного участка. Тем более, что ничего сложного в такой конструкции нет.

Основные элементы, необходимые для обустройства фонтанчика – емкость для воды и помпа от стиральной машины. Потребуется еще замкнутая водопроводная система, по которой вода будет циркулировать без остановок.

Подготовив все необходимое, начинаем собирать фонтан. Основная сложность заключается в том, чтобы обеспечить подкачивание воды, для чего потребуется центробежный электрический двигатель, который можно найти в отслужившей свое стиральной машине.

Знакомимся с производителями машин-автоматов

Рейтинг лучших компаний составить сложно, мы познакомим с самыми крупными поставщиками стирального оборудования.

• Bosch. Немецкая компания, выпускающая надежную технику с минимальным энергопотреблением. В продажу поступает широкий ассортимент агрегатов среднего ценового сегмента высокого качества с длительным сроком службы.
• Ariston и Indesit. Марки, принадлежащие европейскому концерну Merloni Electromestici. Отличаются разнообразием моделей. Среди них присутствуют недорогие устройства с минимальным функционалом и модели премиум-сегмента с широким выбором программ.
• Miele. Производит только автоматы премиум-класса, гарантия на работу которых составляет 30 лет. По мнению пользователей, если не нарушать правила эксплуатации, они прослужат еще дольше. Также агрегаты Miele отличаются тихой работой, отсутствием вибрации, особенно бережной стиркой при наличии барабана сотового типа, эксклюзивной разработки компании. Правда, в этом случае их цена заметно выше.
• LG и Samsung. Принадлежат южнокорейскому производителю. Их особенность — полностью автоматическая сборка. Приборы эффективно стирают, cреди устройств этих марок есть супер вместительные, стирающие до 10 кг белья одновременно.

Что потребуется для воплощения идеи?

В первую очередь нам понадобится работоспособная помпа от машины. Деталь считается основной, но в дополнение к ней потребуется заготовить:

• шланги различной длины. По короткому будет осуществляться забор воды из бочки, по длинному – ее подача к грядкам;
• корпус из пластикового материала под электрическую часть. Можно в этих целях использовать обычную баночку с крышкой;
• реле на 24 вольта. Придется разобрать отслуживший свое электрический прибор;
• сетевой шнур от стиральной машины;
• медные проводки в изоляции;
• проходной тройник;
• кембрики, хомуты для фиксации, изолента.

Не забываем про инструмент. Все, что потребуется, это:

Зачем это надо?

Полив сада или огорода в летнюю жару необходим, иначе урожая не дождаться. Но как ни странно, для обеспечения полива совсем не обязательно покупать мощные и дорогостоящие электрические насосы. В некоторых случаях можно обойтись самодельным насосом из деталей стиральной машины, в частности, подойдет помпа от устаревшей стиралки.

Вообще тот же электродвигатель от стиральной машины можно применить во множестве самоделок, например из такого движка, можно сделать отличный точильный станок. Другие детали стиралки применяются реже, тем не менее, они также пригождаются, причем порой в самый неожиданный момент.

На современных автоматических стиральных машинах установлены очень слабые электрические помпы, которые в нелегком деле полива приусадебного участка нам ничем помочь не смогут, они просто не приспособлены к большим нагрузкам. Другое дело насос от старой советской стиральной машины, например, ЭНСМ – 1у4. Агрегат что надо – 50 Гц, 220В 30л/мин. Конечно, характеристики не предел мечтаний, но на небольшой садик или огородик вполне хватит, а главное вы сделаете приспособу своими руками, потратив при этом сущие копейки.

Самодельный насос, сделанный из деталей стиральной машины, поможет нам перекачивать воду из резервуара (бака или бочки) непосредственно на грядки через шланг. При этом сильного напора обеспечить не удастся, но он будет достаточным для успешного полива. Можно использовать самодельный насос как резервный, когда с основным что-то случится, ведь полив необходим постоянно, а мозолить руки, таская ведра, совсем не хочется.

Процесс изготовления

Своими руками последовательно подключаем провода к контактам релюшки и к контактам насоса стиральной машины. Предварительно нужно проверить назначение каждого контакта при помощи мультиметра.

Протыкаем в крышке банки отверстия под провода. Заключаем нашу реле баночку, подводим провода и закрываем крышу. Таким образом, наша релюшка оказалась заключенной в водонепроницаемый пластиковый корпус. Втыкаем сетевой шнур в розетку и проверяем работу насоса. Далее прикручиваем к выходу насоса проходной тройник, к оставшимся выходам тройника своими руками прикручиваем шланги, не забыв затянуть их металлическими хомутами.

Можно приступать к испытаниям. Короткий шланг погружаем в любой надземный резервуар, например в железную бочку, длинный заводим в ту же бочку. Далее подключаем насос и наблюдаем, как он перекачивает воду. Если все нормально, можно приступать к «полевым испытаниям», и именно в вашем замечательном саду.

В заключение отметим, использование насоса от стиралки для полива растений в саду является неплохим вариантом применения давно забытой запчасти, которая валяется в вашем гараже. Чуда от такого приспособления ждать не стоит, но перекачать воду из бака на грядки такой насос вполне способен. Удачных вам самоделок и помните о правилах техники безопасности при работе с электрикой!

https://youtube.com/watch?v=Adt9hMCuNIY

Интересное:

• Мини стиральные машины для дачи
• Обзор мини стиральных машин с отжимом для дачи
• Что можно сделать из старой стиральной машины
• Как выбрать посудомоечную машину для детского сада
• Стиральные машины для дачи без водопровода
• Принцип действия сливного насоса в стиральной машине

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

https://youtube.com/watch?v=-eiaC84fw-k

https://youtube.com/watch?v=ppIoFOutlJ0

https://youtube.com/watch?v=SiWaQHsvCtA

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

• конденсатор на 1-5 микрофарад;
• блок клемм для подключения;
• регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ

При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В. Регулятор скорости заменяется в сборе новым

Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

Замена насоса через переднюю стенку типа Bosch, Siemens, AEG

Доступ к насосу (помпе) на немецких стиральных машинах лучше всего осуществлять через переднюю стенку, так как днище у них обычно закрыто и для его демонтажа будет потрачено больше времени, чем для демонтажа передней стенки.

В зависимости от модели стиральной машины может быть установлена та или иная модель сливного насоса (помпы). В основном у немцев встречаются две модели насосов (Askoll и квадратный с защелкой), но попадаются и другие, более редкие.

Снятие передней стенки. Почти во всех стиральных машинах снятие передней стенки одинаково.

Открываем дверцу люка, снимаем передний хомут манжеты люка и отделяем ее от стенки.
Вынимаем дозатор из бункера. Откручиваем винт в нижней части бункера

Данный винт крепит верх передней стенки.
Отделяем нижнюю декоративную панель, которая закрывает фильтр насоса.
Сливаем остаток воды, из стиральной машины, понемногу откручивая и вкручивая фильтр насоса.
Откручиваем два нижних винта крепления передней стенки к корпусу.
Осторожно, на 2-3 см тянем на себя нижнюю часть передней стенки, смещаем ее вниз и не опуская, отделяем стенку от корпуса на 5-7 см.
Справа, посередине, на внутренней стороне передней стенки находится устройство блокировки люка, к которому подключен соединитель. Его нужно аккуратно снять и после этого окончательно отделить стенку

Теперь получен удобный доступ для замены сливного насоса (помпы) стиральной машины.

Снятие и установка насоса. Насос (помпа) закреплен на насосной камере, которая соединяет воедино насос, сливной патрубок бака и сливной шланг.

Для удобного снятия насоса нужно:

1. Отсоединить провода от насоса.
2. Отсоединить сливной шланг и патрубок бака от насосной камеры, предварительно ослабив хомуты.
3. Выкрутить винт крепления «улитки» и отделить её от машинки.
4. В зависимости от модели насоса он по-разному закреплен на насосной камере. На трех винтах, на защелке и одном винте, только на защелках. Винты необходимо выкрутить, защелки аккуратно отогнуть и вращая насос (помпу), отделить его от «улитки». Перед снятием насоса нужно запомнить или пометить его положение, чтобы не возникло проблем с установкой нового.
5. После отделения насоса нужно тщательно очистить посадочное место, чтобы новый насос сел герметично.
6. Присоединение насоса к насосной камере производится в обратном порядке. При этом нужно, чтобы насос плотно входил в посадочное место и был полностью прижат.
7. Дальнейшая сборка машинки осуществляется в обратном порядке. Хомуты крепления патрубка и сливного шланга устанавливаем на те же места где они стояли, не смещая их.

После окончательной сборки проверяем стиральную машину на герметичность и исправность слива.

Как поменять и снять насос?

Если вы знаете, какая модель помпы установлена в вашей стиралке, тогда сразу купите новую деталь на замену. Но если вы не уверены в точности выбора, тогда лучше демонтировать старый узел и отправиться с ним в магазин.

Крепиться сливной элемент к месту может тремя способами:

1. Тремя винтами.

1. Защелками (3–8 шутк).
2. Совмещенными крепежами.

Также стоит обращать внимание на мощность помпы. При неправильном выборе мощности может быть недостаточно для нормальной откачки воды

Обычно этот показатель колеблется от 19 до 20 Вт.

Теперь стоит определиться с местом размещения элемента. В машинках разных марок доступ открывается через переднюю, заднюю или нижнюю крышку. Сначала подготовьте технику к разборке.

• Отключите машину от сети.
• Перекройте впускной вентиль.
• Под загрузочным люком находится цокольная панель или небольшая дверца.
• Откройте ее и выкрутите сливной фильтр против часовой стрелки.

• Подставьте емкость, слейте остатки воды.
• Удалите мусор из сетки фильтра.

Через открывшееся отверстие вы можете осмотреть крыльчатку. Подсветите фонариком и прокрутите крыльчатку рукой. В норме она должна вращаться с некоторыми задержками. Если она заблокирована волосами или нитками — устраните засор.

Проще всего подобраться к помпе через днище стиралки. Такое месторасположение характерно для моделей «Индезит», «Самсунг», Веко, «Ардо», «Канди», LG, «Аристон». СМА либо совсем не имеют днища, либо оно закрывается панелью.

Чаще всего в этих машинах используются узлы .

Как заменить сливной насос (помпу) на стиральной машине через днище:

• Отклоните корпус СМА назад. Для удобства можно уложить его набок. Предварительно, подстелите одеяло или полотенце, чтобы не поцарапать панели.
• Демонтируйте нижнюю крышку (если есть). В некоторых моделях к днищу крепится датчик протечки. Выключите его контакты и выкрутите крепежный винт.
• Подставьте плоскую емкость.
• Выкрутите болты помпы.

• Ослабьте хомуты и снимите с места патрубок и шланг.
• Уберите проводку.
• Проведите подключение новой помпы.

Чтобы выполнить демонтаж в СМ «Бош», «Ардо» и «Сименс», необходимо снять переднюю панель:

• Уберите верхнюю крышку, выкрутив сзади винты. Сдвиньте ее назад и отставьте в сторону.
• Достаньте дозатор моющего средства. Прижмите защелку в центре и вытащите из корпуса.
• Удалите крепежи панели управления, снимите с места. Проводку можно не отключать от блока, положите панель наверх корпуса.

• Откройте дверцу люка.
• Отогните уплотнительную манжету.
• Подденьте хомут отверткой и снимите его.

Выкрутите болты замка дверцы.

• Выключите проводку УБЛ.
• Ослабьте крепления передней стенки, приподнимите ее вверх и снимите.

ЧИТАТЬ ДАЛЕЕ: ТОП-6 Источников бесперебойного питания (ИБП) для газовых котлов

Смотрите видео по ремонту:

Снятие насоса стиральной машины проходит, как и в предыдущем случае. Отстегните защелки или уберите винты, после чего установите новый элемент.

Техника фирм Zanussi и Electrolux имеет особую конструкцию, поэтому ремонт выполняется через заднюю стенку. Дело в том, что корпус прибора состоит из двух цельных частей и несъемного днища. Последовательность работ:

• Демонтируйте впускной клапан, который крепится к задней стенке.
• Болты, крепящие боковые части, могут скрываться за заглушками. Подденьте их плоской отверткой.
• Выкрутите болты.
• Сдвиньте заднюю стенку назад.

Замена проводится в аналогичном порядке. Параллельно прочистите патрубок и шланг от мусора. Иногда причиной засора становится канализация. В таких случаях лучше вызывать сантехника.

Установленный насос рассчитан как минимум на 10 лет работы. Это при условии правильной эксплуатации техники. Что это значит:

1. Тщательно очищать карманы одежды перед загрузкой.
2. Помещать вещи с декором (стразами, бусинами), а также нижнее белье в специальные мешки.
3. Сильнозагрязненные вещи предварительно ополаскивать вручную.

Следуйте нашим рекомендациям, и у вас получится восстановить работу стиралки без помощи мастера.

Похожие записи:

Жидкая кожа для ремонта кожаных изделий Как бороться с выпадающей шерстью кошек в квартире 8 лучших средств для удаления двухстороннего скотча с машины Как быстро и навсегда отстирать свеклу с одежды Основные средства, чем чистить индукционные плиты Полезные заготовки: как заморозить свеклу
