Общее устройство бачков
В состав сливного бака унитаза входят следующие основные элементы:
- Корпус бачка;
- Комплекс внутренней арматуры;
- Уплотнительные и крепежные принадлежности.
Корпус унитаза выполняется из керамики, имеет различные формы, объем и дизайн. Изредка встречаются изделия из пластика. Подводка воды осуществляется двумя способами – сбоку и снизу, может производиться слева и справа.
Комплекс внутренней арматуры состоит из следующих элементов:
- Заливной запорный клапан;
- Сливной клапан;
- Поплавковый механизм.
Через заливной клапан производится заполнение бачка водой.
К наружной резьбе подключают гибкую подводку с водой, внутренняя часть служит запорным устройством и управляется поплавковым механизмом. При поднятии поплавка в крайнее верхнее положение клапан закрывается, при опускании – открывается.
Поплавковый механизм имеет два типа исполнения:
- Поплавок на металлической спице;
- Поплавок на штоке рычажного привода.
Поплавок выполняется из пластика, реже – из металла (алюминия и так далее).
Сливной клапан оборудован нижним запорным элементом (грушей, накладкой) из пластичного каучука (резины). В центре груши имеется отверстие для перелива. Полая трубка перелива присоединена к груше и поднимается в верхнюю треть бачка. При наполнении до ее верхнего уровня (то есть неполном закрытии заливного клапана) происходит перелив воды в чашу унитаза.
Сливной клапан закрывает отверстие, через которое вода подается в унитаз. Открытие клапана производится несколькими способами:
- Кнопочное устройство – одинарное или двойное;
- Вытяжной привод с ручкой;
- Вытяжной привод навесного бачка с цепочкой, шнуром;
- Нажимной поплавок.
Кнопочное устройство при нажатии поднимает грушу сливного устройства с помощью рычагов. Однокнопочное устройство сливает весь объем воды, двухкнопочное – две различные по объему части.
Шток вытяжного привода присоединен непосредственно к исполнительному устройству слива и при вытягивании открывает отверстие слива. По аналогичному принципу устроен слив воды из отдельного (настенного) бачка, поднятие груши производится вытягиванием цепочки или шнура, подсоединенного через передаточный механизм.
Нажимным поплавком оборудуются некоторые модели пластмассовых бачков, при нажатии поплавок через систему рычагов открывает слив, при заполнении водой запирает заливной клапан.
Последовательность действий при демонтаже сливного бачка
Прибор демонтируют в определённой последовательности. Рассмотрим современные модели.
Первое действие — это отсоединение резервуара от унитаза. Заметим, что соединение кнопочной головки может различаться по форме и резьбе (внутренняя, наружная).
Порядок работы:
закрываем кран подачи воды (он находится на водопроводном жёстком патрубке);
отсоединяем гибкую подводку от бачка;
нажатием кнопки опустошаем резервуар, удерживаем элемент в этом положении;
откручиваем головку спускной клавиши (действуем осторожно, против часовой стрелки) и снимаем крышку ёмкости;
ветошью или губкой убираем остатки жидкости внутри устройства;
с помощью отвёртки с внутренней стороны и гаечного ключа (либо используя пассатижи) – с наружной, отворачиваем гайки;
аккуратно приподнимаем накопитель, чтобы отделить его от полочки. Здесь, возможно, придётся применить усилия – манжета в некоторых случаях прикипает.. Выше была рассмотрена одинарная конфигурация
Снятие крышки, снабжённой двумя кнопками, имеет несколько особенностей:
Выше была рассмотрена одинарная конфигурация. Снятие крышки, снабжённой двумя кнопками, имеет несколько особенностей:
- при опустошённой ёмкости нажимаем клавишу, спускающую минимальный объём (см. фото);
- нижняя часть внутренней стенки кнопки содержит паз, с помощью отвёртки нажимаем на блокиратор через этот проём (действуем аккуратно);
- последовательно извлекаем из крышки большую клавишу, затем малую;
- удаляем винт под кнопками, удерживающий конструкцию.
Переносим прибор к месту дальнейших работ.
Следующий этап — это извлечение сливной арматуры. Компонент изготавливается в различном исполнении, но во всех случаях схема демонтажа не меняется:
- удаляем уплотнитель с гайки, фиксирующей клапан;
- откручиваем гайку;
- достаём из ёмкости систему слива.
Устаревшие модели имеют отличия в процессе разборки:
- для удаления верхней части снимаем рукоятку на рычажке сливной арматуры и откручиваем гайку;
- чтобы извлечь сливной затвор, откручиваем винты, крепящие его ко дну резервуара;
- обычно переливная трубка имеет отдельную фиксацию (пластмассовую гайку), воспользуемся гаечным ключом.
Действия при снятии крышки с двумя кнопками
Для того чтобы снять крышку на модели с двумя кнопками, нужно утопить одну из них. На внутренней поверхности второй клавиши есть небольшое углубление. Нужно поддеть деталь за эту прорезь отверткой или любым другим острым предметом и извлечь корпус кнопки. Таким же образом необходимо достать оставшуюся клавишу. Теперь вы получили доступ к шлицевому креплению, где фиксируется крышка
Винт нужно осторожно, стараясь не сорвать резьбу, выкрутить
Вытащив обе клавиши, открутите фиксирующий крышку шлицевой винт
Как и в случае с однокнопочным механизмом, крышку нужно слегка приподнять и осторожно вращать до тех пор, пока она не примет перпендикулярное положение относительно бачка унитаза. Защелку, которая фиксирует крышку, снимают таким же образом, как и в первом случае, разжимая прищепку в противоположные стороны, одновременно вращая ее
После щелчка крышку можно снимать.
Ремонт инсталляции
Современные модели представляют собой не только специальные проекты, но и отличаются тем, как они установлены. Установка унитаза заслуживает особого внимания. Поскольку установка сливного поддона имеет свои особенности, существуют также требования к ремонтным работам. После установки фальш-стен и завершения отделочных работ добраться до бачка практически невозможно, поэтому вам следует тщательно все проверить заранее.
Если установочный бак перестал работать должным образом, это означает:
Утечка проблем. Чтобы устранить их, проверьте подводные шланги через смотровые люки.
Основные причины неисправности и их устранение
Если бачок сломался или перестал правильно работать, то после его разбора необходимо определить какова неисправность, и что служит ее причиной. Вот несколько самых распространенных неполадок:
Очень частой проблемой является постоянное протекание воды в унитаз. Причиной этого может служить износ мембраны, которая входит в комплект сифона. Заменить мембрану очень просто, необходимо отсоединить бачок от смывной трубы и вынуть сифон.
Схема устройства арматуры сливного бачка.
Если вода поступает слишком медленно или наоборот слишком быстро — проблема в поплавке. Перекос поплавка — самая простая и распространенная неисправность. При этом чтобы ее исправить, не потребуется ни инструмент, ни запасные детали. Все, что нужно — поднять крышку, пошевелить запорный механизм так, чтобы груша стала на место и перекрыла воду. Поплавок должен закрывать запорный клапан. Если этого не происходит, подрегулируйте его. Для этого выгните штырь, на котором крепится поплавок, чтобы создать больший угол для сливного механизма, значит, он будет срабатывать при меньшей наполненности.
Даже при исправной работе механизма время берет свое, и резиновая груша теряет свою эластичность. Она грубеет, что приводит к тому, что место контакта с седлом на груше начинает трескаться, терять форму и приходить в негодность. Со временем груша уже не так плотно прилегает к седлу. Этим пользуется вода, которая начинает просачиваться через эти щели, образуя течь.
Резиновую грушу невозможно починить. Так что, если вы хотите ликвидировать течь, вам, скорее всего, придется ее заменить. Однако неплотное прилегание груши к седлу может быть вызвано и другими причинами. Например, это может быть прилипшая к седлу грязь или неисправный спусковой механизм.
https://youtube.com/watch?v=K1_SGNCELGM
После устранения неполадки соберите бачок в обратном порядке и удостоверьтесь в нормальной работе устройства.
Снимаем устройство подачи воды (впускной клапан).
Обратите внимание, какой налет образовался на элементах устройства подачи воды. Наша задача смыть этот налет, чтобы детали приобрели первоначальный вид, и для этого воспользуемся кистью или старой зубной щеткой
Если Ваша конструкция позволяет разделить впускной клапан на несколько частей, то разделите его и тщательно вымойте каждую часть
Здесь важно, чтобы все детали и рычаги свободно перемещались, так как от их хода зависит четкая работа клапана
Как Вы уже догадались, задачей впускного клапана является подача и прекращение подачи воды в бачок. Здесь все очень просто: при пустом бачке поплавок опущен, и вода через впускной клапан свободно поступает в бачок.
По мере поступления воды поплавок поднимается и прикрепленным к нему рычагом приводит в движение пробку, которая перекрывает сопло впускного клапана и вода прекращает поступать в бачок. При сливе воды поплавок опускается, пробка отходит и открывает сопло клапана, и вода опять поступает в бачок.
Второй важной функцией впускного клапана является регулирование количества воды в бачке, которая осуществляется все тем же поплавком, поднимающимся вместе с поступающей водой. Количество воды в бачке зависит от высоты положения поплавка: чем ниже поплавок, тем раньше он перекрывает воду и тем меньше воды будет в бачке
Чем выше поплавок, тем позже перекрывается вода и, соответственно, воды в бачке больше.
Тут еще надо заметить, что в различных конструкция сливных устройств высота положения поплавка регулируется по-разному, однако принцип настройки остается один и тот же.
В этой конструкции поплавок скользит по направляющей вверх-вниз, а высота положения в бачке регулируется пластиковым стержнем с резьбой, при вращении которого по или против часовой стрелки поплавок по резьбе перемещается вверх или вниз.
Способы ремонта механизма бачка своими руками

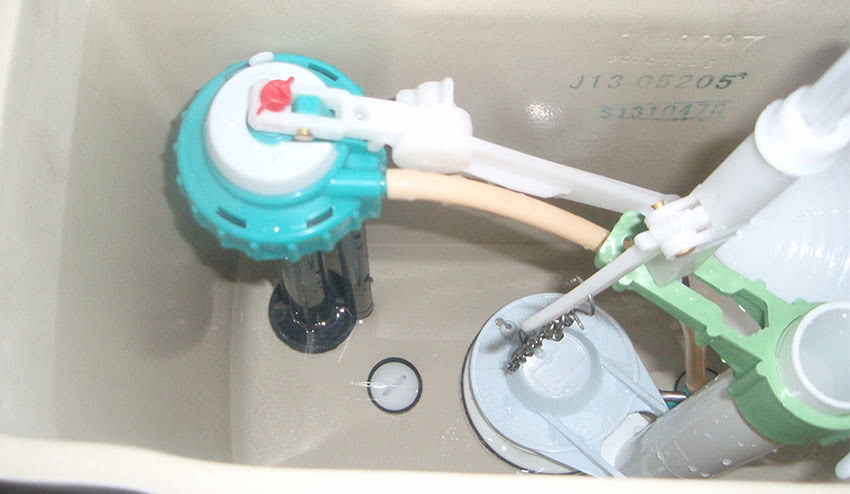

Через верхнее отверстие в бачке виден весь механизм сливной арматуры. Он может иметь следующие неисправности:
- Бачок постоянно течет.
- Нет напора воды на входе.
- Неуправляемый механизм слива.
Причины этих неисправностей могут быть разными, и от них зависит способ которым будет выполнен ремонт бачка унитаза.
Пробка (груша) неплотно прилегает к сливному отверстию. Чтобы этого не было, следует приобретать сантехнику высокого качества. Возможность ремонта можно проверить, прижав шток с небольшим усилием. Если при этом вода не течет, пробку можно немного утяжелить дополнительным грузом или выровнять шток. Также нужно периодически чистить уплотнение от ржавчины и солей, из-за которых нарушается герметичность, и жидкость постоянно течет в чашу.
Регулятор не перекрывает подачу воды. При этом бачок никогда не переполнится, благодаря наличию переливной трубки. Проверяется исправность каждого элемента устройства: поплавка, клапана впуска, креплений, штанги. Вышедшая из строя деталь заменяется или просто подтягивается крепление поплавка.
Течь из бачка в помещение. Он может иметь трещину или нарушается герметичность прокладок
Особое внимание следует обращать на качество соединения текущего бачка с чашей. Его нужно подтянуть, а если это не помогает, меняется резиновая прокладка
Другой причиной течи может быть износ манжеты в сочленении слива чаши с трубой канализации. Уплотнение меняют на новое, очистив соединение от загрязнений и обработав поверхности герметиком.
Слабый напор через впускной клапан. Обычно это происходит, если он засоряется. Предотвратить это можно прочисткой или установкой перед ним фильтра.
Демонтаж крыши бачка
На новых моделях крепеж крышки и другие детали сделаны более искусно, чем на устаревших. В этих конструкциях присутствует специальная гайка крепления для клапанной крышки, в качестве которой выступает одна или пара кнопок.
Способ снятия крышки с бачка зависит от того, сколько кнопок на ней находится. Однокнопочные конструкции снимаются более просто чем те, у которых две кнопки.
Процесс демонтажа изделия с одной кнопкой
Для того чтобы произвести демонтаж крышки с однокнопочным крепежом, необходимо:
- Зажать кнопку слива;
- далее нужно бережно повернуть головку кнопочного механизма против часовой стрелки;
- сняв клавишу сантехники и полностью вывернув эту головку из втулки, можно снять крышку и начинать ремонтные работы или замену механизма.
Как диагностировать неполадки?
Если неисправен сливной бачок, это быстро становится очевидным: вода либо протекает в чашу унитаза, либо начинает капать на пол. Иногда бывает, что емкость не наполняется.
Какой бы ультрасовременной и сложной ни была бы конструкция бачка, проявляются поломки одинаково во всех моделях.
Наружные протечки не всегда сразу становятся видны. Случается, что вода капает наружу неделями, но ее количество настолько мало, что отсыревшие участки не бросаются в глаза. Тогда протечку можно определить по появлению рыжих пятен и потеков ржавчины.
Если они есть – стоит разобрать бачок и установить причину поломки.
Если нет фильтра грубой очистки, в бачок постоянно поступают частицы грязи и ржавчины. Они накапливаются в емкости и могут повредить внутренние механизмы конструкции, стать причиной поломки
В норме бачок заполняется до заданного уровня, а резиновая груша прижата к отверстию слива, надежно перекрывает его и удерживается в таком положении за счет давления воды. При нажатии на механизм спуска эта груша поднимается и открывает сливное отверстие.
Резиновая груша должна быть постоянно заполнена воздухом. Чтобы в нее не попадала вода, в конструкции предусмотрена специальная направляющая трубка. Она обеспечивает правильное положение груши в «седле».
Если нарушается целостность самой груши или трубки, механизм дает сбой.
Так должна выглядеть резиновая груша бачка, если она в рабочем состоянии. Она должна оставаться эластичной и хорошо прилегать к седлу
Первое, что нужно сделать, разобрав бачок, – осмотреть грушу. Если она утратила эластичность, растрескалась, то именно в ней и кроется причина протечки. Изношенная резина не может хорошо перекрывать отверстие слива, вода протекает в трещины и зазоры.
Резиновые изделия такого типа починить невозможно, поэтому грушу нужно просто заменить.
Если же с ней все в порядке, нужно убедиться, что под резину не попадают частицы грязи и ржавчины, которые также могут мешать нормальной работе груши.
Есть случаи, когда решить проблему протечки можно банальной очисткой бачка. Если выяснилось, что под резиновой грушей скопилась грязь, ее можно удалить обычной губкой. Часто этого хватает для восстановления нормальной работы. Также имеет смысл для профилактики протереть тряпкой стенки емкости и удалить налет
Если груша в порядке, то следует продолжить осмотр унитазного бачка в поисках причины протечки.
Бачок не заполняется, если:
- неисправен подводящий шланг;
- изношен впускной клапан поплавкового механизма.
Вода может вытекать наружу, если:
- изношена прокладка между бачком и унитазом;
- появилась течь в месте установки соединительных винтов.
Внутренние протечки появляются, когда:
- не отрегулирована переливная трубка;
- неисправен клапан;
- вышел из строя поплавок.
Следует тщательно проверить все эти узлы, отремонтировать, отрегулировать или заменить поврежденные детали. Как разобрать бачок и найти эти элементы, показано в видеоролике:
https://youtube.com/watch?v=7HnrTyiU9ws
Снимаем заржавевшие болты, чтобы снять сливной бачок
Многие люди, задаваясь вопросом как заменить сливной бачок своими руками, не догадываются об одной сложности, с которой можно столкнуться – это откручивание старых болтов. Если они металлические, почти наверняка они заржавели и просто так не открутятся. Не исключена ситуация, что вы просто не сможете провернуть головку болта, которая находится внутри бачка. В данном случае придется прибегнуть к хитростям.
Например, можно использовать жидкость WD-40 или обычный керосин, которыми нужно полить крепежи и оставить на 10-15 минут, а затем попробовать сорвать болт. Если не поможет, повторите процедуру. Если после нескольких раз открутить анкера так и не удастся, придется аккуратно срезать их ножовкой по металлу или болгаркой.
Как разобрать унитаз-компакт.
Унитазы-компакт, как и любые другие, иногда ломаются. Ну а советского человека хлебом не корми, дай покопаться в унитазе. Что ж, на здоровье. Довольно часто унитаз можно разобрать и отремонтировать самому не дожидаясь сантехника и соседа снизу.
Почти все проблемы, связанные с работой унитаза, сосредоточены в сливном бачке.
- Чтобы снять крышку бачка, нужно открутить кнопку слива воды. Обычно кнопки пластмассовые и откручиваются довольно легко, никаких инструментов тут не надо. Нужно посильнее надавить пальцами на выступающий над крышкой никелированный ободок кнопки и вращать против часовой стрелки, пока не открутите. ;
- Чтобы снять арматуру для впуска воды, может понадобиться разводной или простой гаечный ключ. Сначала нужно перекрыть воду, открутить гибкий шланг подвода воды и если при этом вывалится резиновая прокладка, подобрать ее и положить в надежное место (конечно, если прокладка не повреждена, сантехники советской закалки имеют обыкновение затягивать гайки до такой степени, что прокладки приходят в негодность. При откручивании шланга одной рукой нужно придерживать арматуру залива воды, чтобы не доломать ее раньше времени. После того как вы отсоединили гибкий шланг, нужно открутить прижимную гайку, крепящую запорную арматуру к сливному бачку. Эта гайка обычно пластмассовая и откручивается руками, но если не откручивается — тогда пригодится разводной ключ.
- Снять арматуру для слива воды сложнее, для этого сначала нужно открутить бачок. Бачок крепится к чаше унитаза двумя болтами. Если болты пластмассовые, то их открутить-прикрутить не проблема. А если болты железные, да еще старые и даже головок болта не видно из-за скопившейся на дне бачка ржавчины, то дело плохо. Иногда железные гайки удается открутить, но если головки болта проржавели настолько, что ни ключ ни плоскогубцы не цепляются, а когда вы крутите гайку, болт проворачивается, то тут только один выход. Как говорил товарищ Паниковский: «Пилите, Шура, пилите!». Тут понадобится ножовка по металлу, терпение и аккуратность, но резиновую прокладку между бачком и чашей, вы скорее всего испортите. Но это не беда, главное не разбить кафель или унитаз.
- Теперь можно снять арматуру для слива воды, она крепится большой пластмассовой гайкой снизу бачка. Когда будете ее откручивать, придерживайте второй рукой арматуру.
- Последняя деталь, которую можно отсоединить от унитаза — это крышка. Крышка крепится пластмассовыми болтами к чаше унитаза. Снизу на болты накручены пластмассовые барашки. Откручиваются барашки просто руками. Но крутить их иногда приходится долго, так как болты длинные, чтобы сэкономить время, можно откручивать барашки обеими руками.
Если вам нужно полностью демонтировать унитаз, то тут успешность операции обратно пропорциональна возрасту унитаза, зависит от способа крепления, и вида канализации.
Надеюсь, уважаемый читатель, информация, представленная в данной статье, помогла вам хоть немного разобраться в имеющейся у вас проблеме. Также надеюсь на то, что и вы поможете мне выбраться из той непростой ситуации, в которую я попал недавно. Даже и 10 рублей помощи будут для меня сейчас большим подспорьем. Не хочу грузить вас подробностями своих проблем, тем более, что их хватит на целый роман (во всяком случае мне так кажется и я даже начал его писать под рабочим названием «Тройник», на главной странице есть ссылка), но если я не ошибся в своих умозаключениях, то роману быть и вы вполне можете стать одним из его спонсоров, а возможно и героев.
Для терминалов номер Яндекс Кошелька 410012390761783
Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641
Основные элементы сливного бака
Конструктивно все вариации сливных бачков устроены приблизительно одинаково. Каждый из них имеет три основных механизма.
Сливная или запорная арматура предназначена для регулирования слива воды в чашу унитаза. Предупреждает утечку жидкости из резервуара.
В процессе наполнения емкости находящаяся в ней вода способствует тому, что запорный клапан прижимается к сливному отверстию максимально плотно, что предотвращает стекание воды в чашу.
Если наблюдается постоянное подтекание воды, возможно, это связано с неполадками запорного клапана. Подробнее о запорной арматуре сливного бачка читайте далее.
Наливной клапан совмещается с подающим воду устройством. Предназначен для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет определенного уровня.
Для определения количества жидкости в баке используется поплавок, соединенный стержнем с наливным клапаном.
Вне зависимости от того, где расположен наливной – клапан сбоку или снизу – поплавок размещается в баке вертикально. В старых моделях – горизонтально.
Переливная система соединяется со сливом, при нажатии на кнопку пуска она активируется. Лишняя вода отводится в канализацию. Важный элемент механизма – поплавковый кран. Протечки воды из бака чаще всего связаны с его функционированием.
Поплавковый клапан в старых моделях был повсеместно распространен. Поплавок поднимается вместе с прибывающей в емкость водой и на определенном уровне закрывает клапан
Нужно понимать, что все распространенные неисправности сливного бачка связаны с этими механизмами. И для устранения проблем придется заменять или регулировать именно эти элементы.
Если же появились сколы или трещины на поверхности бачка, скорее всего, его придется заменить. Несмотря на заявления производителей, большая часть современных клеящих составов, использующихся для ремонта, не могут справиться с такой задачей.
Регулировка объема набираемой воды
При желании можно легко регулировать количество воды, набираемой в бачок. Это необходимо, если унитаз плохо смывается или воды слишком много и есть необходимость уменьшить ее объем.
Для изменения объема наполнения нужно снять крышку бачка и выполнить несложные действия. Но прежде чем приступать к регулировке, сначала следует разобраться с устройством бачка.
Видеоролик ниже поможет в этом:
https://youtube.com/watch?v=6eBJYExRJJA
Вариант #1 – для систем с боковой подачей
Такие механизмы оборудованы рычагом, изготовленным из толстой металлической проволоки. Он соединяет клапан и поплавок. Чтобы поднять или опустить поплавок, необходимо немного согнуть проволочный рычаг.
После этого следует убедиться, что в бачок набирается нужное количество воды. Если нет – еще немного подогнуть проволоку. Приподнимая рычаг, можно увеличить объем воды, опуская – уменьшить.
Такой вариант подходит только для тех бачков, в поплавочной системе которых используется металл.
Во многих современных моделях вместо металлических частей используются пластиковые. Такие рычаги невозможно согнуть, но можно по их оси перемещать сам поплавок с помощью крепежного винта, предусмотренного конструкцией.
Поплавок может быть закреплен резьбой или защелкой. Если в конструкции применена защелка, то ее отжимают. Для увеличения объема воды в бачке поплавок перемещают ближе к корпусу клапана.
В результате уменьшается длина рычага. Если нужно снизить уровень воды, поплавок передвигают дальше от корпуса.
Это самая простая конструкция сливного бачка с боковой подачей воды. В качестве рычага использована латунная проволока. Слегка изменив угол ее наклона, можно уменьшить количество воды в бачке. Если в доме установлен счетчик, это отличный способ экономии на коммунальных платежах
Вариант #2 – в бачках с нижним подводом
Если конструкция с нижней подачей воды, ее можно отрегулировать еще проще, чем систему с боковым подводом. В механизме есть специальный ограничитель уровня воды, соединяющий рычаг клапана и поплавок. Его можно удлинить или укоротить.
Поплавок на ограничителе закреплен с помощью резьбы. Чтобы отрегулировать уровень воды в бачке, нужно изменить его высоту с помощью пластмассовой гайки.
Главное преимущество конструкций с нижней подачей воды заключается в простоте установки и обслуживания. При ремонте или замене проблемы возникают крайне редко
Как открутить заржавевший бачок с водой для унитаза ?
Как открутить заржавевший бачок с водой для унитаза ? Это бачок в который вода наливается, он прикручен к самому унитазу (фирма JIKA) , но крепежные болты настолько заржавели,что пытаясь их отвернуть я сорвал резьбу. Как же открутить эти болты ? НО : 1)Сверлить эти болты я думаю опасно,т.к. может лопнуть бачок. 2)Открутить именно нужно только бачок,потому что потом его необходимо будет обратно прикрутить.
Примечание: WD 40 не помог,уже пробовал =( а болты у меня уже лежат новые купленные и хорошие =)
Примечание: всё,открутил,причем очень легко — нмочил тряпочку уксусом и приложил к гайке и болту,через полчаса с усилием,но открутил,всем советую =)
RPI.su — самая большая русскоязычная база вопросов и ответов. Наш проект был реализован как продолжение популярного сервиса otvety.google.ru, который был закрыт и удален 30 апреля 2015 года. Мы решили воскресить полезный сервис Ответы Гугл, чтобы любой человек смог публично узнать ответ на свой вопрос у интернет сообщества.
Все вопросы, добавленные на сайт ответов Google, мы скопировали и сохранили здесь. Имена старых пользователей также отображены в том виде, в котором они существовали ранее. Только нужно заново пройти регистрацию, чтобы иметь возможность задавать вопросы, или отвечать другим.
Устройство и работа сливного бачка
Небольшие затруднения иногда бывают только с усовершенствованными современными моделями, в таких случаях стоит обращаться к специалистам. В основном же, практически любой ремонт сливного бачка унитаза можно сделать своими руками.
Устройство сливного бачка унитаза довольно простое, и справиться с его ремонтом может практически любой человек, т.к. для этого не нужны никакие особые навыки
Во многом сливные бачки различных конструкций похожи. Основное отличие заключается в способе монтажа:
- Подвесные бачки. Конструкции этого типа прикреплены к чаше унитаза на небольшой высоте и подсоединены с помощью трубы.
- Бачок унитаза компакт. Сливной бачок компакта крепится непосредственно на чашу унитаза без соединительных труб.
- Встраиваемый бачок. Конструкции этого типа устанавливают в стене, они используются с подвесными унитазами.
Независимо от моделей конструкции сливных бачков очень похожи. Современные приборы удобны тем, что их можно ремонтировать, не разбирая модули и заменяя целиком
Подача воды в сливной бачок осуществляется либо снизу, либо сбоку. Устройство боковой подачи чаще всего встречается в унитазах отечественного производства. Его преимущество – относительно низкая цена, что сказывается на стоимости всего унитаза в целом.
Нижняя подача воды часто встречается в современных отечественных и импортных конструкциях. Обычно это чуть более дорогие модели.
Для слива могут быть предусмотрены механизмы различных типов: кнопки, штоки, рычажки, цепочки. Самый распространенный вариант – кнопка.
Она может располагаться в верхней части конструкции, а в моделях со скрытым бачком – на стене. Чтобы слить воду, достаточно на нее нажать.
Модели с кнопочным механизмом можно разобрать только после демонтажа кнопки. Как снять крышку с бачка такой конструкции, детально показано на видео:
https://youtube.com/watch?v=JM2OT9g6Tnk
Кнопки, в которых вода полностью сливается после короткого однократного нажатия, называют автоматическими.
Те же, в которых вода сливается только пока нажата кнопка, – механические. Первые удобнее в использовании, а вторые позволяют экономить воду при смывании унитаза.
Существуют одно- и двухрежимные кнопочные механизмы слива. В моделях с двумя кнопками предусмотрена возможность сливать только половину объема бачка.
Впрочем, есть конструкции с одной кнопкой, которые точно так же могут сливать либо полный объем воды, либо половину. Если кнопочный механизм оснащен специальным шнеком, заставляющим вращать воду при спуске, то чаша унитаза омывается более эффективно.
Механизмы с двумя кнопками обходятся немного дороже, но переплаты окупаются, ведь слив в экономном режиме может уменьшить расход воды на 20 м.куб. в год
Сливной механизм
До того, как поменять бачок унитаза, ознакомьтесь со схемой структуры внутри конструкции. Функционирование сливного клапанного механизма базируется на работе запорной системы, наполняющей бак водой и контролирующей ее сброс. Наполнение и контроль обеспечивается наливным и запорным клапанами.
Нормативный уровень поддерживается регулятором в виде поплавка. Как только бачок наполняется, поплавок поднимает коромысло. Элемент сливного клапана блокирует поступление воды. По этому же принципу работают и двухрежимные модели.
Базовая комплектация простейшего устройства включает в себя:
- перелив,
- сливной клапан,
- шланг для заполнения,
- блок – клапан,
- спусковой блок с рычагом,
- поплавок,
- коромысло,
- крепежные болты.
Компоновка деталей меняется в зависимости от модификации.
Инструкция: как снять крышку унитазов разных видов
В любом случае открытие смыва начинается со следующих шагов:
- Закройте вентиль на ответвлении туалетной трубки.
- Слейте воду.
Есть несколько стандартных разновидностей спусковых механизмов. Их легко узнать по элементам управления
Но действовать нужно осторожно: у танкеров некоторых производителей есть характеристики
Если у унитаза нет кнопки
К этому типу относятся все старые советские туалеты. Среди современных моделей такие модели тоже встречаются, но относительно редко.
Есть две разновидности:
- Модели с рычагом, выдвигающимся в сторону. Часто они располагаются под потолком и соединяются с чашей длинной трубкой. Крышка здесь никак не фиксируется и может быть снята без каких-либо предварительных действий.
- Модели с подъемной штангой. В центре крышки находится круглая ручка, которая поднимается, когда необходимо слить воду.
Во втором случае действие выглядит следующим образом:
- Слегка приподняв вал, возьмитесь за него одной рукой, а другой рукой закрутите ручку, повернув ее против часовой стрелки.
- У некоторых моделей под ручкой имеется полый болт с широкой пластиковой шайбой — откручиваем.
- Крышка снята.
Иногда встречаются пластиковые промывочные цистерны с элементом, который необходимо опустить, чтобы слить воду. Здесь крышка снимается без каких-либо предварительных действий.
Если у бачка одна кнопка
Многих интересует, как открыть крышку унитаза кнопкой. Есть две разновидности таких механизмов. В самых обширных случаях вообще невозможно поднять крышку. Кнопка круглая, находится внутри кольца. Это кольцо — выступающая наружу часть резьбовой втулки. Крышку можно снять, открутив ее.
- Кнопка нажимается одной рукой и удерживается в этом состоянии. Это упростит захват защитной гильзы.
- Другой рукой открутите втулку, повернув ее против часовой стрелки. В некоторых моделях, таких как Cersanit, часто бывает сложно открутить болт, требуя значительных усилий. В основном втулки пластиковые, с блестящим покрытием, но есть и металлические втулки с прорезями. В этом случае в один из них вставляется отвертка и легкими движениями вытаскивается застежка. В крайнем случае используется трубный ключ («попугай»), но это, скорее всего, приведет к деформации кнопки.
Откручивая, считайте количество оборотов, чтобы потом правильно собрать механизм.
Осталось снять кнопку и снять крышку.
Если у бачка две кнопки
Этот тип конструкции представляет собой экономичный вариант слива: при нажатии второй кнопки из бачка вытекает только половина воды. Устройство также круглое, потому что каждая кнопка имеет форму полукруга, но процедура разборки немного отличается:
- Нажата одна из кнопок. Таким образом открывается внутренняя боковая поверхность второй кнопки. В его нижней части есть узкая щель.
- Вставив в прорезь плоскую отвертку, приподнимаем вторую кнопку и снимаем ее с колодки.
- Аналогично разбирается и первая кнопка.
- Винт с шлицевой головкой находится в отверстии и может быть удален с помощью отвертки Phillips. Некоторые модели имеют пластиковую гайку или крючки вместо винта. Гайка аккуратно откручивается специальным ключом или плоскогубцами.
- Отвинтите крышку кнопки, повернув ее против часовой стрелки.
- Снимите крышку бака.
Есть дешевые модели тренажеров: есть две кнопки, но штуцер слива самый простой, не предполагающий сброса половины объема воды. В этом случае снятие крышки такое же, как и для однокнопочной версии.
Прочие конструкции крышек бачков унитазов
На некоторых моделях с помощью одной кнопки крышка немного приподнимается. Это открывает сливной клапан, поэтому, если в баке была вода, она вытекает. Внутри видна цепочка, соединяющая кнопку со сливным клапаном. Цепь от кнопки отсоединяется, чтобы освободить крышку
Важно указать, по какой ссылке он был прикреплен. Без него будет сложно правильно расположить слив при повторной сборке
Некоторые особенности присущи сливному клапану двухкнопочных промывочных устройств Jfo. Порядок разборки:
- Кнопки снимаются по одной обычным способом, выламывая отверткой.
- Отвинтите гайку в свободном отверстии торцевым ключом.
- Рукав удерживается толкателями. При этом при нажатии на них он подается и снимается, а затем снимается крышка бака.
В заключение
Если говорить об унитазе, то это совсем не сложный аксессуар санузла и рассматривать его отдельно от сливного бачка просто не имеет смысла. Когда говорят, что плохо работает унитаз, то в первую очередь подразумевают ту начинку, которая «спрятана» в сливном бачке. Какие бы размеры или внешнюю форму не имел унитаз вместе со сливным бачком, принцип действия у них у всех одинаковый. Отличаться они могут тем, с какой стороны подается вода и с какой стороны установлена ручка слива, соединенная с механизмом слива. Не смотря на цены унитазов, а они могут отличаться, причем значительно, начинка внутри сливного бачка практически одинаковая, хотя и может выпускаться различными фирмами с незначительной модификацией отдельных элементов. Качество изделия может зависеть от материалов, из которых изготавливаются отдельные элементы. Особенно актуально это по отношению к прокладкам: чем они качественнее, тем долговечнее изделие, поскольку именно от них зависит, как быстро начнет подтекать унитаз.
Немаловажное значение имеет и тот факт, кто устанавливает (собирает) унитаз: это может быть мастер, а может быть и дилетант, который не то, что не знает, как правильно и качественно сделать, но впервые видит унитаз в своей жизни. Не смотря на простоту конструкции, даже в таком деле имеются тонкости
Если унитаз соберет и смонтирует специалист, то он тут же начнет работать, без всяких проблем, а если этим занимается не специалист, то редко, когда с первого раза удается все собрать так, чтобы нигде не висело ни одной капельки. Даже наличие одной капельки нежелательно, поскольку капля за каплей может создавать в санузле повышенную влажность, что приводит к появлению плесени и грибка.
Поэтому не стоит экономить на своем комфорте, надеясь на свои силы и умения. К тому же мастер сделает все намного быстрее и качественнее. Как показывает жизнь, такая экономия в дальнейшем выливается в круглую сумму.
