Чистка впускного автомобильного коллектора от сажи: как промыть и очистить без снятия

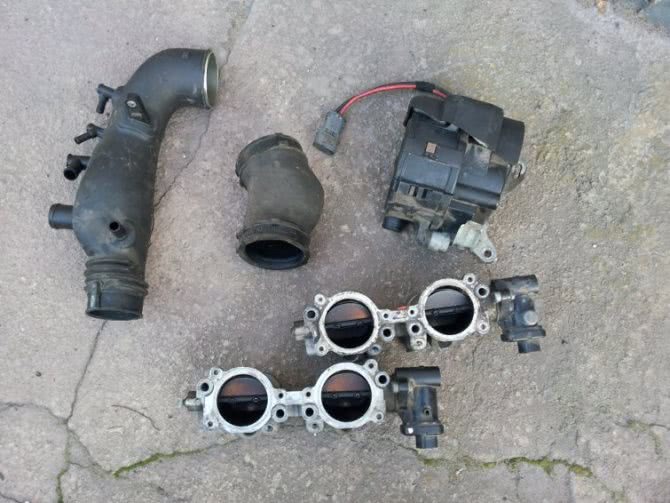

Заслонки впускного коллектора и другие элементы конструкции

Чаще всего, данная деталь делается из алюминиевых сплавов либо композиционных пластиковых материалов и крепится на головке цилиндров с левой стороны. Датчик на впускном коллекторе фиксирует температуру и давление, а блок управления, в свою очередь, высчитывает, какова в нем масса воздуха. И уже исходя из этих данных, формируются импульсы, посредством которых и осуществляется управление форсунками. Таким образом и происходит приготовление топливно-воздушной смеси заданного состава.

Внутри этой детали находится переключающий вал и вакуумный элемент, на который через заслонки в патрубок впускного коллектора подается разряжение, вырабатываемое тандемным насосом. Каждый впускной канал делится на вихревой и участок наполнения. Переключающий вал, в свою очередь, может перекрыть только последний, и в этот момент через первый канал происходит всасывание. Так скорость потока в данном канале значительно увеличивается.

Принцип работы впускного коллектора

Во время движения поршней вниз образуется эффект разряжения: поток смеси в коллекторе упирается в закрытый впускной клапан в такт двигателю. С ростом оборотов смесь во впускном коллекторе отражается от препятствий и начинает совершать «колебательные движения». После образования таких движений, поток смеси движется на большей скорости. В определенных условиях такие колебания становятся резонансными, в результате чего смесь поступает в цилиндры с большим давлением (процесс называется резонансный наддув).

Правильно спроектированный коллектор обеспечивает лучшую вентиляцию цилиндров. Это происходит благодаря разности давлений во впускном и выпускном тракте. Клапаны на впуск и выброс газов имеют определенный шаг опережения такта двигателя. Необходимо, чтобы клапан был максимально открыт или закрыт в оптимальный момент, то есть за один цикл работы цилиндра на долю секунды оба клапана приоткрыты. Давление на впуске становится немного выше, чем на выпуске (где уже произошел выброс газов). Таким образом достигается более эффективная продувка камеры сгорания.

Способы решения проблемы скопления грязи во впуске дизеля: как избавиться от сажи в коллекторе

Начнем с того, что среди дизелистов часто можно услышать об отключении клапана EGR, так как по мнению многих именно он и является причиной всех бед. Более того, сами водители и некоторые автомеханики считают эту деталь и вовсе лишней, при этом ссылаясь на то, что контроль за токсичностью выхлопа в СНГ фактически отсутствует.

Сразу отметим, на самом деле это неправильный «гаражный» подход. Действительно, система рециркуляции загрязняет впуск, однако опытные мотористы при этом крайне не рекомендуют глушить клапан EGR. И дело тут даже не в экологии, а в самом двигателе и его ресурсе.

Проблема в том, что дизель с заглушенным клапаном системы рециркуляции отработавших газов может начать работать с детонацией. Более того, детонация при работе в определенных режимах может быть достаточно сильной и продолжительной, что приведет к негативному и даже разрушающему воздействию на детали дизельного ДВС.

Другими словами, даже гибкая работа ЭБУ или внесение изменений в прошивку блока все равно не может быть 100% гарантией того, что контроллеру удастся на всех без исключения режимах эффективно защитить мотор с заглушенным ранее клапаном EGR от разрушительной детонации.

Кстати, глушение клапана системы рециркуляции закономерно приведет к увеличению NOx в выхлопных газах. Первое, дышать таким выхлопом станет вреднее, так что водитель сам себе оказывает, скажем так, медвежью услугу.

Второе, в процессе мотора отработавшие газы в любом случае попадают в картер. Так вот, если в газах будет отмечено высокое содержание оксидов азота, такой выхлоп оказывает негативное влияние на моторное масло. Смазка в результате такого воздействия активно окисляется, быстро «срабатываются» моющие щелочные добавки и т.д. Другими словами, срок службы масла в дизеле заметно сокращается.

Итак, если учесть, что на дизеле изнашивается топливная аппаратура (форсунки, ТНВД, фильтры), параллельно могут возникать проблемы с турбиной на турбодизелях, то загрязнение впускного тракта может и вовсе «добить» мотор. Чтобы противодействовать загрязнениям впуска, на рынке активно продвигаются всевозможные присадки в дизтопливо.

Добавки обещают очистить форсунки, удалить влагу из солярки и увеличить цетановое число, защитить топливную аппаратуру, обеспечить улучшение процессов сгорания, снизить дымность и т.д. Однако на практике эффект от использования таких составов не позволяет говорить о том, что присадки максимально эффективно борются с сажеобразованием и коксованием мотора.

Чистка конструкции

Нужно чистить впускной коллектор регулярно, что позволит существенно продлить его срок службы. Рассматриваемая деталь стоит дорого, при длительной эксплуатации в неисправном виде могут выйти из строя важные элементы ДВС. Проводить чистку рекомендуется в случае появления стука. Выполнить работу можно следующим образом:

Автомобиль устанавливается на подъемник. Можно провести работу и в обычном гараже, но при использовании подъемника процесс демонтажа существенно упрощается.
Перед проведением работы следует продуть двигатель сжатым воздухом. В некоторых случаях проводится механическая очистка наружной поверхности, что позволяет исключить вероятность попадания пыли и песка при сборке внутрь двигателя.
Для защиты системы подачи топлива зачастую устанавливается пластиковый кожух. Крепится он при помощи защелок или других крепежных элементов. Пластиковая защита существенно продлевает срок службы устройства.
Во многих случаях крепление коллектора проводится специальным винтом. Эта деталь должна выдерживать высокое давление и не менять свое положение при возникновении вибрационной и другой нагрузки. Поэтому закрепляется распределительный впускной коллектор на раме. Если предыдущий демонтаж проводился давно, то есть вероятность окисления крепежного элемента. Упростить его откручивание можно при использовании специальных веществ.
Следующий шаг заключается в снятии дроссельной заслонки. Эту работу нужно выполнять аккуратно, так как конструкция восприимчива к механическому воздействию, и даже незначительная деформация приведет к неисправности. При повреждении дроссельной заслонки приходится проводить ее полную замену. О том, как почистить дроссельную заслонку читайте здесь.
Снимаются все датчики и трубки. Перед дальнейшим проведением работы нужно отсоединить датчики. Как правило, для этого достаточно отсоединить фишки. Трубки могут крепиться самым различным образом, в большинстве случаев используются хомуты. С фишками следует быть аккуратным, так как они изготавливаются с применением пластика и не могут выдерживать существенное механическое воздействие.
Коллектор крепится к мотору несколькими болтами. Если автомобиль эксплуатируется на протяжении многих лет, то для их откручивания нужно использовать специальные антикоррозионные составы.
После снятия устройства можно приступить к его разборке. В большинстве случаев коллектор состоит из двух половин, которые соединены двумя болтами. При демонтаже извлекается прокладка (если она не повреждена, то используется повторно).
После разделения две половинки помещают в емкость со специальным раствором. Грязь практически въедается в используемый материал при изготовлении коллектора. Поэтому для чистки нужно использовать щетку. При сильном загрязнении придется изрядно потрудиться: используются различные инструменты и специальные чистящие вещества.
После механической очистки выполняется продувка конструкции сжатым воздухом. За счет этого можно удалить мелкие частицы, которые остаются на поверхности.
Перед сборкой всех элементов следует промазать их герметиком. Подобное вещество повышает степень герметизации конструкции. Можно использовать холодную сварку, так как подобное вещество после застывания может выдерживать воздействие высокой температуры и давления.

Отмыть впускной коллектор от сажи можно в течение нескольких часов. После выполнения работы сборка проводится в обратной последовательности

При выборе того, чем промыть впускной коллектор, рекомендуется уделить внимание специальным средствам, которые есть в продаже. При желании можно создать требующийся состав из подручных материалов

Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности.

Основные признаки загрязнения

Рекомендуется периодически проводить чистку внутренней поверхности. Это связано с тем, что избежать образования сажи на поверхности практически невозможно, при длительной эксплуатации автомобиля коллектор покрывается слоем сажи толщиной в несколько миллиметров. Некоторые признаки также могут указывать на необходимость в проведении чистки:

Весь образующийся нагар остается внутри конструкции и со временем накапливается, снижая пропускную способность.
Существенно увеличивается показатель расхода топлива. Для того чтобы расход находился в пределе нормы, горючая смесь должна состоять из определенного количества топлива и воздуха. Кроме этого, неправильно обогащенная смесь снижает основные показатели работы ДВС.
Снижается мощность, и теряется динамика разгона. Определить падение мощности двигателя довольно сложно, так как это происходит постепенно. Лишь при диагностике транспортного средства можно определить показатель мощности.
На низких оборотах может появиться вибрация и тряска. Из-за снижения пропускной способности повышается давление, которое и приводит к вибрации.
Автомобиль плохо держит холостой ход, обороты падают. Часто встречается ситуация, когда на холостом ходу двигатель практически полностью глохнет. Это происходит также при плохом обогащении топливной смеси.
В некоторых случаях загрязняющие вещества кристаллизуются, откалываются и попадают на клапан. Загрязнение клапанов усложняет их ход, появляются сильный стук и шум. Накапливающаяся масса на клапанах усложняет их ход.

Сильное загрязнение впускной системы происходит по причине высокого потребления масла при повреждении цилиндропоршневой группы. Это еще в большей степени усугубляет сложившуюся ситуацию, двигатель окончательно теряет свои качества.

https://youtube.com/watch?v=Z8eBhFczuiE

Check Engine

Конструктив

Металлические впускные коллекторы отливают как единый узел или делают составными. В последнем случае соединения уплотняют герметиком или ставят прокладки. Соответственно, их всегда можно обновить, располовинив составной коллектор.

Пластиковые коллекторы всегда составные. Технологии производства не позволяют изготавливать подобные узлы монолитными. В большинстве случаев такие коллекторы фактически неразборные: стыки соединений пропаяны. Хотя все еще встречаются более продуманные конструкции с возможностью безболезненного разделения на части и замены резиновых прокладок.

План действий

Как правило, более капризны стыки пластиковых элементов. Если коллектор разборный, то его герметичность легко восстановить. Правда, в большинстве случаев узел приходится снимать с мотора. А в случае «монолитного» коллектора придется подумать насчет способов его герметизации.

Самый надежный вариант — пластиковая сварка. Это технология, по которой, к примеру, ремонтируют трещины и разрывы бамперов. Однако такой вариант может оказаться дорогим удовольствием, если речь идет о больших зонах восстановления. В этом случае иногда дешевле купить новый или б/у коллектор. Если же делать это своими силами, то придется потратиться на дорогостоящее оборудование: специальный строительный фен и дремель (прямошлифовальная или бормашина).

Вариант попроще — вооружиться паяльником и напаять на стык шов из пластика. Для этого подойдут, к примеру, отрезки из пластикового мерного ведерка для жидкостей. Здесь по большому счету нужно только терпение.

Быстрее и проще всего замазать стыки герметиком. Правда, этот способ наименее предпочтителен для наддувных моторов. У них давление воздуха на впуске в некоторых режимах работы существенно выше, чем у атмосферных двигателей. Поэтому любые герметики могут дать слабину, и для наддувного двигателя больше подойдет именно пайка.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

подсос воздуха;
утечки охлаждающей жидкости или масла;
снижение потока из-за накопления углерода;
проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

https://youtube.com/watch?v=RUJIKPTnQm0

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

https://youtube.com/watch?v=Ii9bk7_2X2o

Как не допустить накопления нагара

Чтобы не было нагара и отложений, нужно чистить впускную систему дизелей очистителем дизельного впуска. Желательно делать это каждую замену моторного масла, то есть на легковых автомобилях каждые 10000 км. пробега.

Источники

https://carnovato.ru/vpusknoj-kollektor-snjat-remont/
https://comp-plus.ru/uborka/10-etapov-chistki-vpusknogo-kollektora
https://fastmb.ru/autoremont/1564-remont-i-chistka-vpusknogo-kollektora-avtomobilya.html
https://FB.ru/article/386956/vpusknoy-kollektor-chistka-osobennosti-konstruktsii-vpusknoy-sistemyi-i-ustranenie-prichin-neispravnosti
https://nashdom.life/mashina/chistka-vpusknogo-kollektora-ot-sazhi-posle-snyatiya
https://KrutiMotor.ru/ochistka-vpusknogo-kollektora-dizel/
https://elm3.ru/wiki/vpusknoj-kollektor
https://zen.yandex.ru/media/molyshop/ochistitel-dlia-udaleniia-nagara-na-klapane-egr-i-vpusknogo-kollektora-dizelia-chistka-za-10-minut-5e5258e3386b1c55564816a2

Проведение ремонтных работ

Нельзя эксплуатировать автомобиль с поврежденным коллектором. Это связано с тем, что давление может упасть, а в систему — попасть нефильтрованный воздух. Ремонт проводится при полном демонтаже впускной системы или без снятия деталей: все зависит от особенностей неисправности.

Ремонтные работы в большинстве случаев заключаются в заделывании образованной трещины или отверстия. Для этого может использоваться специальный герметик или двухкомпонентная сварка. При выборе наиболее подходящего материала следует учитывать, что конструкция во время работы двигателя подвергается воздействию давления и высокой температуры.

На момент выполнения ремонта коллектора рекомендуется уделить внимание и другим деталям системы подачи топливной смеси. Если датчики и патрубки повреждены, то их также нужно заменить

https://youtube.com/watch?v=qSpaYG7s36E

https://youtube.com/watch?v=7w0CVrE1nqY

Принцип работы выпускного коллектора

Работа выпускного коллектора автомобиля очень простая. Когда водитель заводит мотор (независимо от того, это бензиновый или дизельный агрегаты), в цилиндрах происходит сгорание воздушно-топливной смеси. На такте выпуска газораспределительный механизм открывает выпускной клапан (на цилиндр может быть один или два клапана, а в некоторых модификациях ДВС для лучшей вентиляции полости их даже три).

Когда поршень поднимается к верхней мертвой точке, он выталкивает все продукты горения через образовавшееся выпускное отверстие. Далее поток поступает в приемную трубу. Во избежание попадания горячего выхлопа в полость над соседними клапанами для каждого цилиндра устанавливается отдельная труба.

В зависимости от конструкции эта труба на некотором расстоянии соединяется с соседней, а затем они объединяются в общий тракт перед катализатором. Через каталитический нейтрализатор (в нем вредные для окружающей среды вещества нейтрализуются) выхлоп идет через малый и основной глушители на выхлопную трубу.

Так как данный элемент может в некоторой степени изменить мощностные характеристики двигателя, производители разрабатывают разные типы пауков для моторов.

При удалении выхлопных газов в выпускном тракте образуется пульсация. Во время изготовления этой детали производители стараются спроектировать ее таким образом, чтобы эти колебания были максимально синхронными с волновым процессом, происходящим во впускном коллекторе (в некоторых автомобилях на определенном режиме работы агрегата непродолжительное время для лучшей вентиляции открываются как впускной, так и выпускной клапаны). Когда порция выхлопных газов резко выталкивается в тракт, она создает волну, которая отражается от катализатора и создает вакуум.

Этот эффект достигает выпускного клапана практически в тот момент, когда соответствующий поршень снова выполняет такт выпуска. Этот процесс облегчает удаление отработанных газов, благодаря чему мотору приходится тратить меньше крутящего момента на преодоление сопротивления. Такая конструкция тракта позволяет максимально облегчить удаление продуктов горения топлива. Чем больше оборотов мотора, тем эффективней будет проходить этот процесс.

Однако в случае с классическими выхлопными системами наблюдается небольшая проблема. Дело в том, что когда выхлопные газы создают волну, из-за коротких труб она отражается в соседние тракты (они находятся в спокойном состоянии). По этой причине при открытии выпускного клапана другого цилиндра эта волна создает препятствие выводу выхлопа. Из-за этого мотор задействует часть крутящего момента на преодоление этого сопротивления, и мощность мотора падает.

Очистка впускного коллектора дизельного мотора

В процентном соотношении около 15% отработавших газов составляют долю в общей массе топливно-воздушного заряда.

Благодаря тому, что в добавленном таким образом выхлопе нет кислорода, замедляется скорость горения топливно-воздушной смеси, в результате чего понижается и температура горения. Это приводит к снижению оксидов азота (NOx) в составе выхлопных газов.

Кроме экологических задач система рециркуляции также позволяет снизить риск возникновения детонации в тех режимах, когда дизель работает на максимально обедненных смесях.

Отключение системы ЕГР (клапан для подачи выхлопа во впуск закрыт) происходит тогда, когда двигатель находится под высокими или постоянными нагрузками, то есть нужна исключительно «богатая» мощностная смесь. На практике в таких режимах мотор работает не часто, особенно в городском цикле.

Получается, постоянная подача выхлопа во впуск происходит очень часто и приводит к тому, что во впускном коллекторе оседает много сажи, которая скапливается на стенках. Таким образом, загрязнение впускного тракта в дизельном моторе неизбежно и владельцу нужно быть к этому готовым.

Еще добавим, что к дополнительному загрязнению впускного коллектора причастен и сапун системы вентиляции картера, который также сбрасывает избытки картерных газов во впуск. Как известно, в картере присутствует масляный туман, при этом маслоуловители до конца не способны задержать все частицы смазки.

Получается, во впуске накапливается не просто сажа, а маслянистая грязь, которая активно загрязняет все поверхности и сам клапан системы рециркуляции отработавших газов EGR.

При этом важно понимать, что если клапан начнет «подвисать» или заклинит, отработавшие газы могут постоянно подаваться во впускной коллектор, то есть это будет происходить на всех режимах. Естественно, в подобной ситуации не следует ожидать от мотора тяги, а от дизельного автомобиля разгонной динамики

Естественно, в подобной ситуации не следует ожидать от мотора тяги, а от дизельного автомобиля разгонной динамики.

Идем далее. Выделив среди частых причин загрязнения впускного тракта дизельного двигателя систему ЕГР и вентиляцию картера, к этому также стоит добавить неисправные . Дело в том, что если свечи работают некорректно, тогда запуск холодного дизельного ДВС сильно осложняется. Во впускной коллектор начинает попадать дизельное топливо, которое еще больше загрязняет впуск.

С учетом вышесказанного становится вполне очевидно, что впускной коллектор со временем покрывается плотным маслянистым слоем грязи, в результате чего дизельный мотор начинает работать неустойчиво, теряет мощность, появляется дымный выхлоп и т.д. Начнем с того, что среди дизелистов часто можно услышать об отключении клапана EGR, так как по мнению многих именно он и является причиной всех бед.

Более того, сами водители и некоторые автомеханики считают эту деталь и вовсе лишней, при этом ссылаясь на то, что контроль за токсичностью выхлопа в СНГ фактически отсутствует. Сразу отметим, на самом деле это неправильный «гаражный» подход.

Итог.

Очистка впускного коллектора, клапанов и камеры сгорания для моторов GDI с пробегам за 100тыс — процедура вынужденная и обязательная.

Полностью избавиться от чистки впускного тракта не получится. Её можно только отсрочить, поддерживая мотор в исправном состоянии (грамотно менять моторное масло, вовремя менять маслосъемные колпачки, не допускать закоксовывания поршневых колец, применять чистый бензин, и качественные топливные фильтры). Контроль загрязнений правильней осуществлять при помощи технических эндоскопов. Визуальный осмотр камеры сгорания при плановой диагностике — даст конкретную оценку необходимости очистки двигателя. Продолжение следует…
