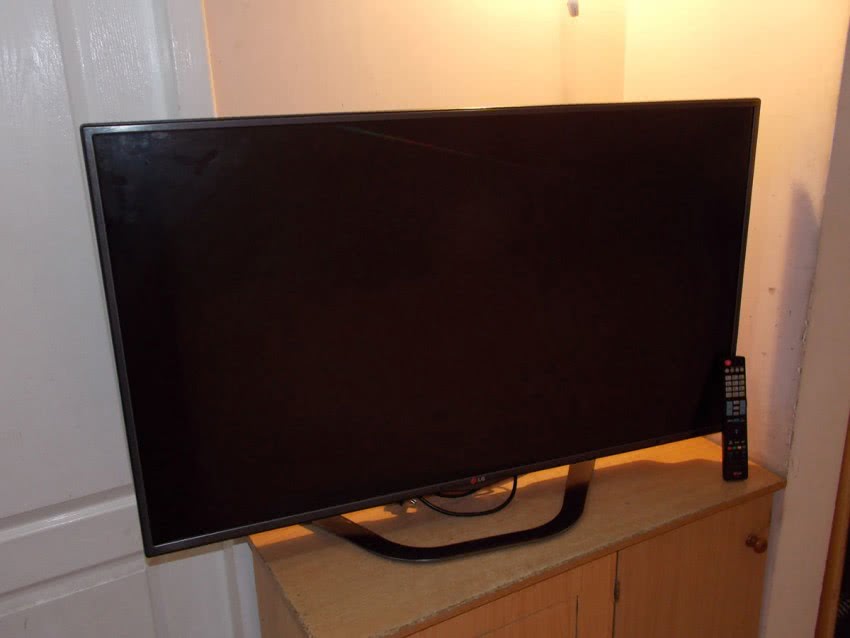

Главный элемент любого ЖК телевизора — тонкая и уязвимая матрица

Необходимо ли менять матрицу?

Одного однозначного ответа на данный вопрос нет и не будет. Вся суть в том, что каждая ситуация требует индивидуального решения. Мы лишь можем рассказать вам об основных принципах и помочь принять свое решение

Итак, если вы разбили телевизор, первое, на что нужно обратить внимание, — это фирма устройства, стоимость и объем повреждения

Если телевизор был куплен давно, то производитель может уже перестать выпускать матрицы на вашу модель. В таком случае вам придется либо покупать новую технику, либо искать необходимую часть в ремонтных центрах.

Дорогостоящие телевизоры с большим набором функционала стоит попробовать починить, ведь так вы сможете более чем в половину сэкономить.

Также, стоит подчеркнуть, что иногда повреждения не так масштабны, а значит — можно попробовать не заменить, а перенастроить матрицу. Если в результате удара газ не вышел из матрицы, а лишь на экране образовались непонятные вертикальные и горизонтальные полосы, ситуацию можно исправить. Для этого отнесите разбитый телевизор в сервисный центр.

Рекомендации

Опытные мастера дают следующие рекомендации:

  1. Во время проверки блока питания попробуйте отключить все вторичные цепи, а вместо них подключите самые обычные лампы на нужном уровне напряжения.
  2. Если вы думаете, что электролит ТВ-приемника утратил свою емкость, то аккуратно нагрейте паяльником его внутреннее содержимое, в результате манипуляций емкость на некоторое время восстановится. Такой метод помогает, если имеют место перебои с кадровой разверткой, таким образом вы можете увидеть, как открывается экран после нагрева.
  3. Если вы столкнулись с неисправностью высоковольтных элементов, слышите небольшое шипение или видите потрескивание, то поместите ТВ-приемник в тёмное место или выключите свет – таким образом вы сможете увидеть, откуда исходят искры.

Как видите, самостоятельно отремонтировать телевизионное оборудование в домашних условиях возможно. Однако это касается далеко не всех видов неисправности ТВ-приемников. В нашем обзоре мы рассказали, как диагностировать самые распространенные поломки, а также дали подробную инструкцию по ремонту отдельных неисправностей.

Для устранения более существенных проблем стоит обратиться в специализированный сервисный центр.

В следующем видео вы сможете ознакомиться с детальным разбором и ремонтом жидкокристаллического телевизора в домашних условиях.

Источник

Самостоятельная замена треснувшего дисплея

Если вы решили устранить проблему самостоятельно, воспользуйтесь общими рекомендациями. Предварительно прочтите инструкцию по установке устройства. Итак, как провести замену:

  • отключите телевизор от питания, снимите все кабеля с внешней стороны;
  • поместите устройство на мягкую и ровную поверхность;
  • открутите винты;
  • демонтируйте рамку на поврежденном экране;
  • устраните кабели и провода изнутри, снимите экран;
  • монтируйте новую панель и выполните подключение кабелей и проводов. Включите питание.

Как видите, сделать все своими руками несложно. Главное, чтобы смена экрана не обошлась вам дороже покупки новой плазмы.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

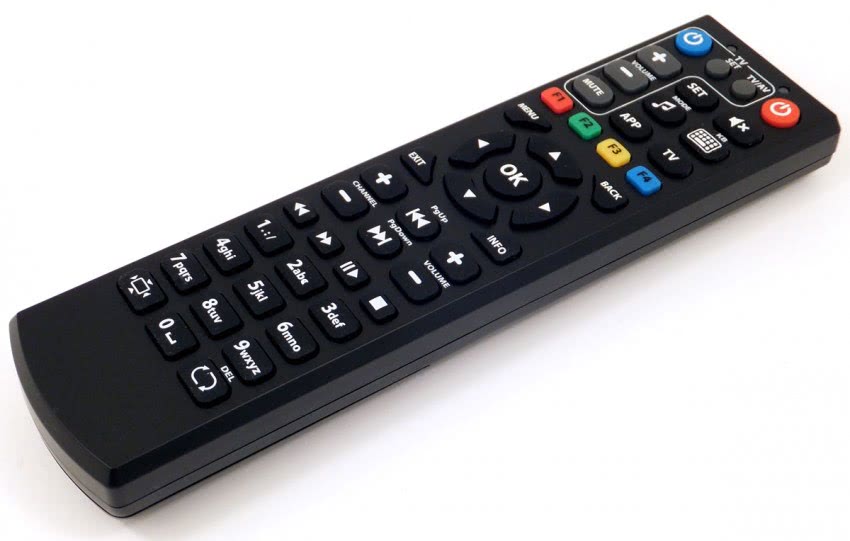

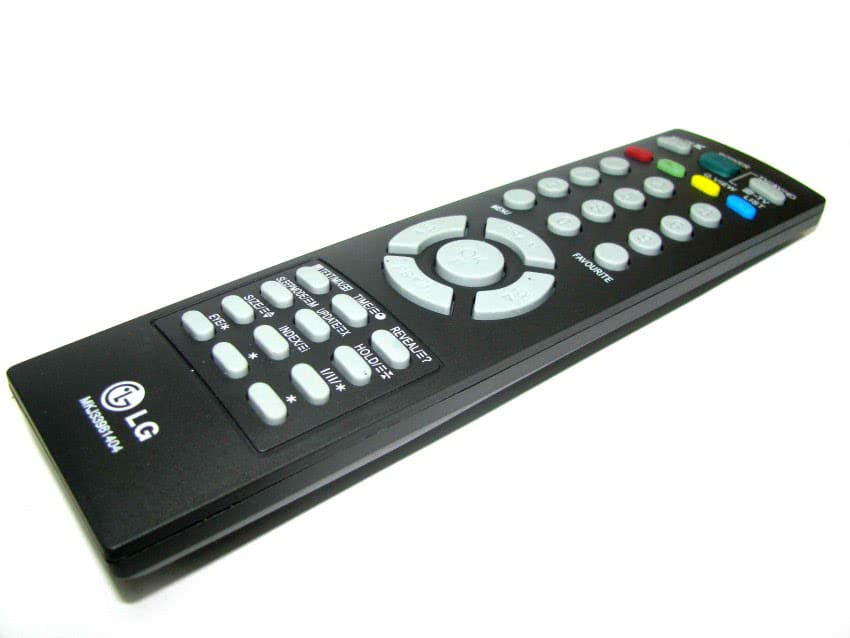

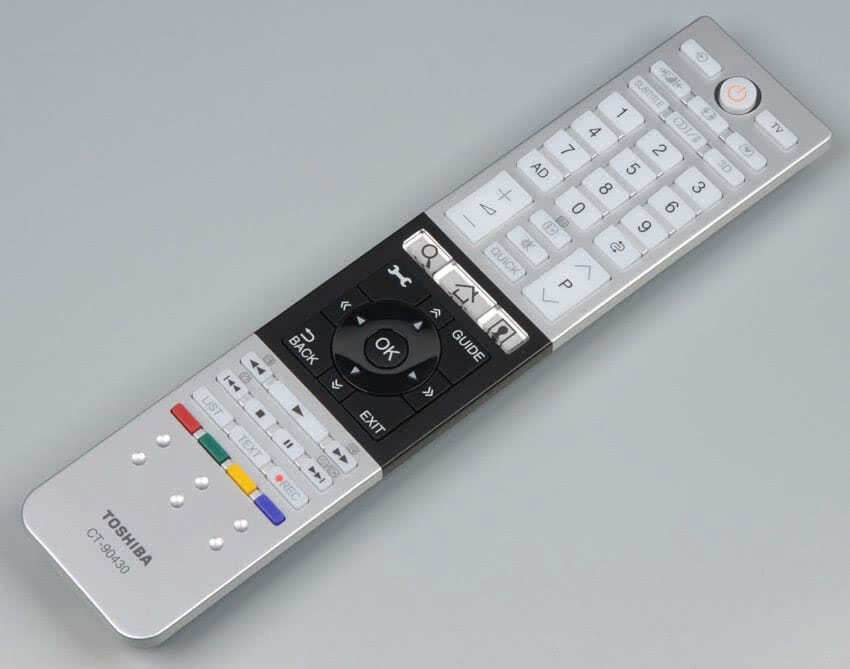

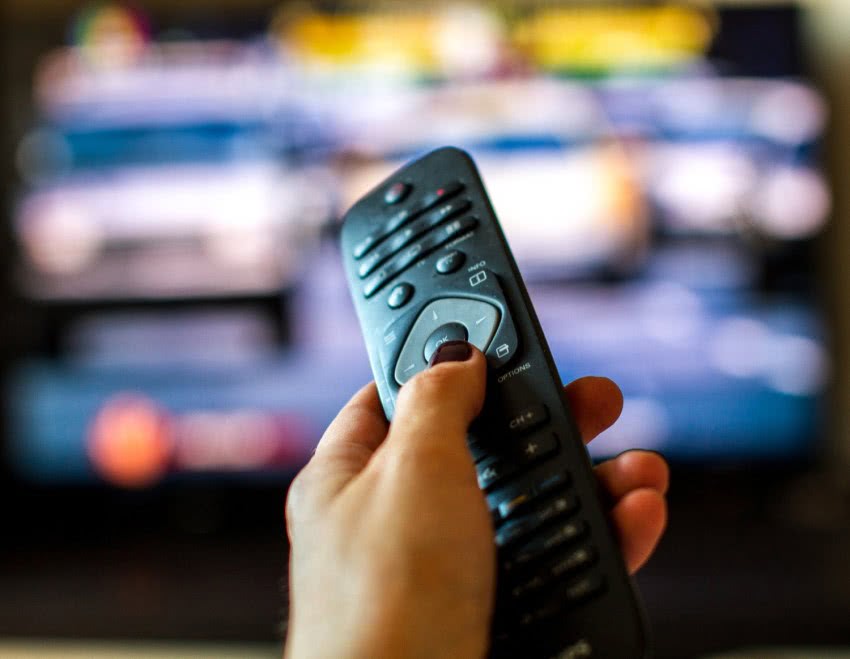

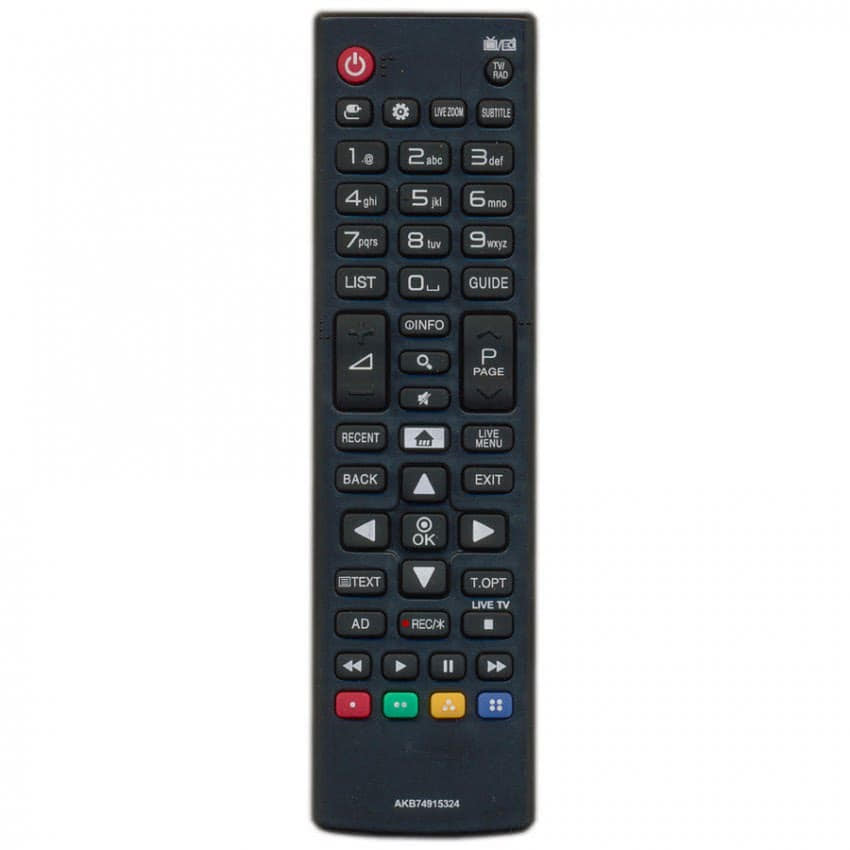

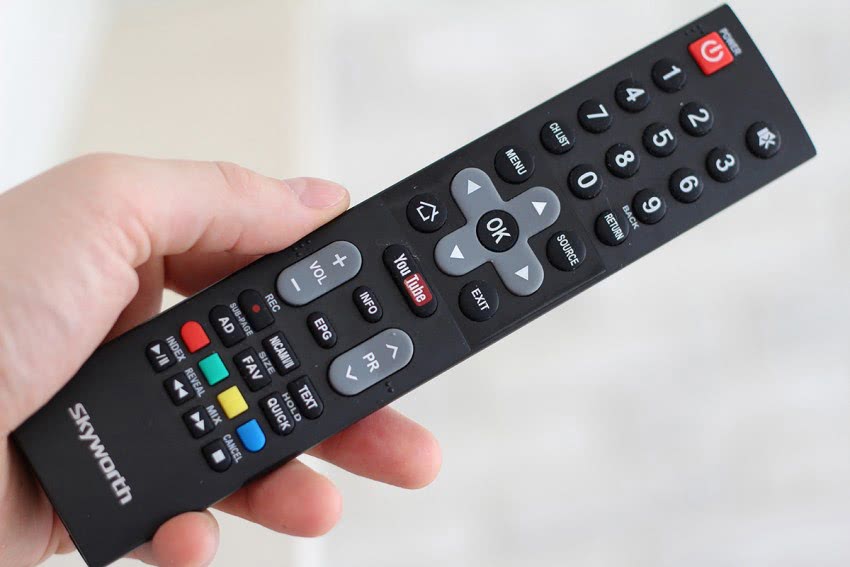

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

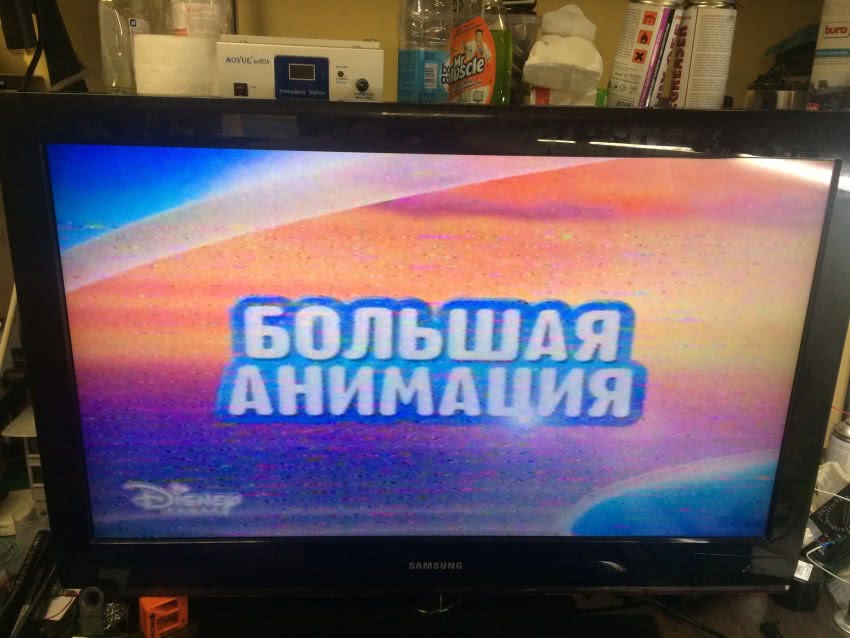

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

Фото ремонта телевизора своими руками

https://youtube.com/watch?v=X2O9MnEO3ag

https://youtube.com/watch?v=wryVva4WLr4

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Если решились на ремонт

В том случае, если во время включения телевизор часто моргал зелеными светодиодами, это показывает что неисправность кроется непосредственно в блоке питания. Итак, как произвести ремонт телевизора Philips своими руками:

  • Положите телевизор на ровную и плоскую поверхность. Открутите четыре крепежных винта с тыльной стороны вашего телевизора. Шлиц винтов — звездочка.
  • Открутите два винта крепления ног телевизора.
  • Поднимите тыльную крышку. В правом верхнем углу вы увидите плату блока питания.
  • Внимательно изучите внешний вид всех конденсаторов. Верхние крышки с насечкой обязательно должны быть плоскими. Если имеется вздутие либо же вскрытие, то деталь необходимо заменить.
  • Приобретите, подберите неисправные электролитические конденсаторы.
  • Открутите два винта от крепления платы блока питания. Отсоедините верхний и правый разъем. Доступ к деталям полностью получен. Выпаяйте конденсаторы и установите новые.
  • Соберите телевизор. Ни в коем случае не забудьте о том, чтобы присоединить разъемы.
  • Подключите телевизор к сети.

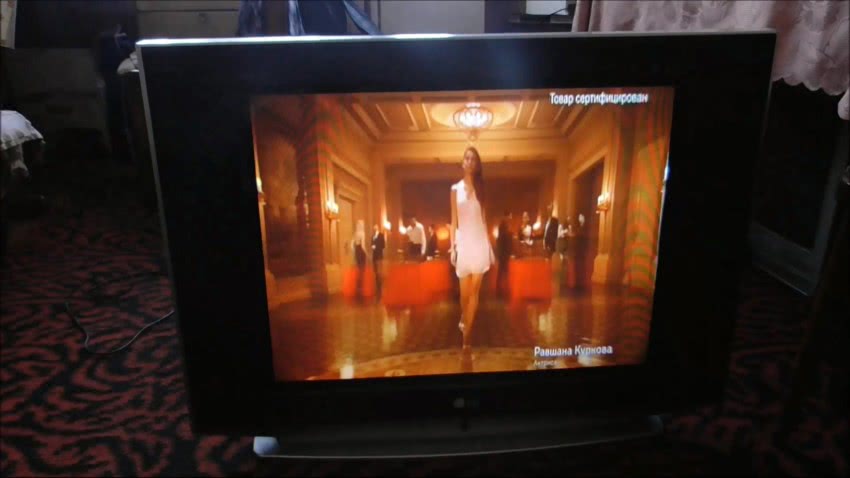

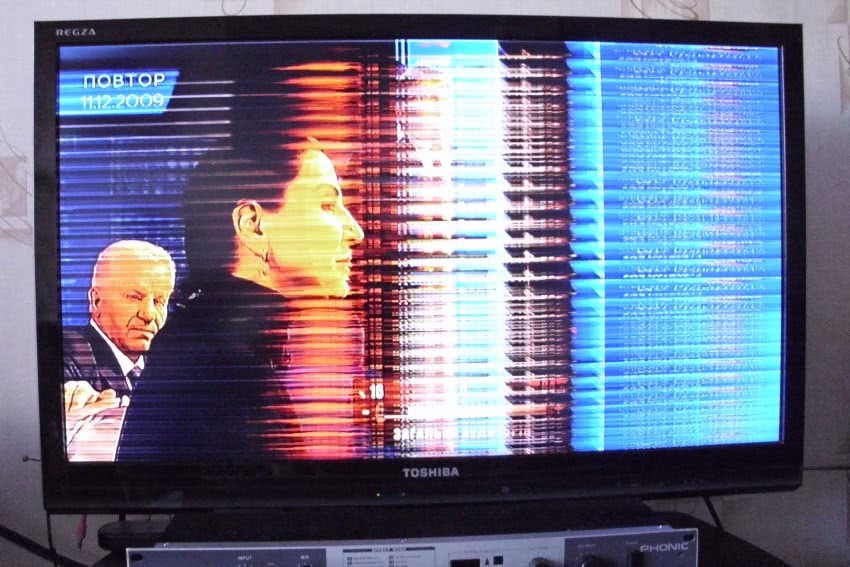

Не светится экран ЖК/LCD, плазмы– изображение есть, но еле заметное

Это говорит о неполадках в цепи подсветки. Есть две причины этого:

  1. Испорчены светильники (лампы или светодиоды).
  2. Не поступает питание на подсветку (генератор подсветки, трансформатор, транзисторы).

Если у ЖК подсветка ламповая, то у остальных она светодиодная.

Первый вариант

У ЖК аппаратов бывает от 1 до 10 ламп. Редко сгорают сразу все лампы. В первом случае неисправным может оказаться сам светильник. Как правило, у телеаппаратов с другой технологией установлены светодиодные ленты. Во многих моделях они стоят последовательно, и сгорание одного из светодиодов ведет к погасанию всего экрана.

Ремонт ЖК и других телевизоров выполняют так:

Шаг 1. Вскрывают корпус.

Шаг 2. Снимают платы драйвера и БП (они могут располагаться в кожухе из металла).

Шаг 3. Разбирают экранную часть. Для этого надо снять один или два металлических кожуха и (если есть) защитную пленку.

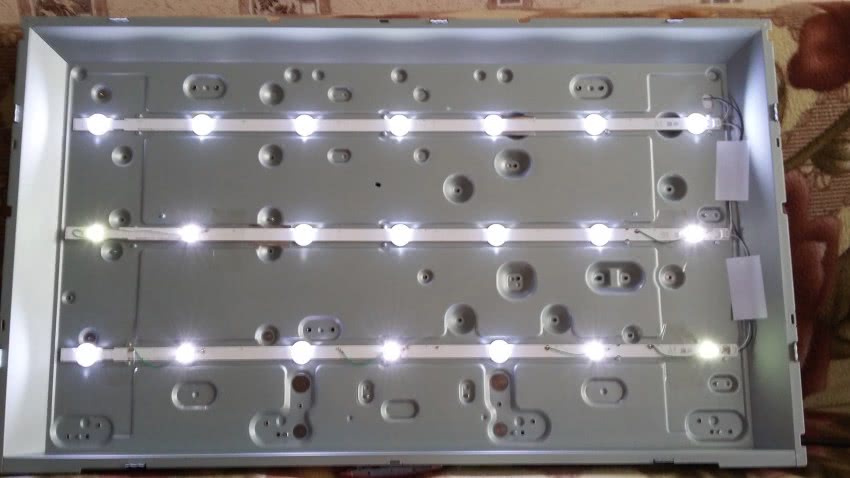

Шаг 4. Находят лампы подсветки или светодиодные ленты.

Шаг 5. Заменяют те, которые не горят. Не мешает предварительно визуально и тестером проверить контакты в лампах или диодную ленту на обрыв.

Второй вариант

Если у вас второй случай, и все светильники не горят, скорее всего, дело в питании подсветки. В ЖК аппаратуре применяется высоковольтный преобразователь, выполненный по трансформаторной схеме. Неисправные детали (микросхему или транзисторы) в цепи его запуска легко определяются тестером. Для этого промеряют напряжения на их ножках, сверяясь со схемой. Найдя несоответствие, элемент меняют.

А вот трансформатор проверить сложно. Проверьте все напряжения (по схеме) на элементах этого преобразователя. Если всё в норме – виноват трансформатор.

Его можно перемотать, но это морока, да и качество такой намотки опять приведет к отказу. Лучше купить новый (достать рабочий в телемастерских) и установить.

В трансформаторе LED-подсветки разность потенциалов всего 50-100 В. Если её нет на разъеме, необходимо проверить, сколько вольт приходит на трансформатор. Для этого, его лучше снять. Если всё в норме – меняют трансформатор, если нет – тестером проверяют остальные элементы преобразователя.

https://youtube.com/watch?v=c47eV47Rj5M

https://youtube.com/watch?v=x5oG6XOVBKs

https://youtube.com/watch?v=pioED6bkSHA

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.

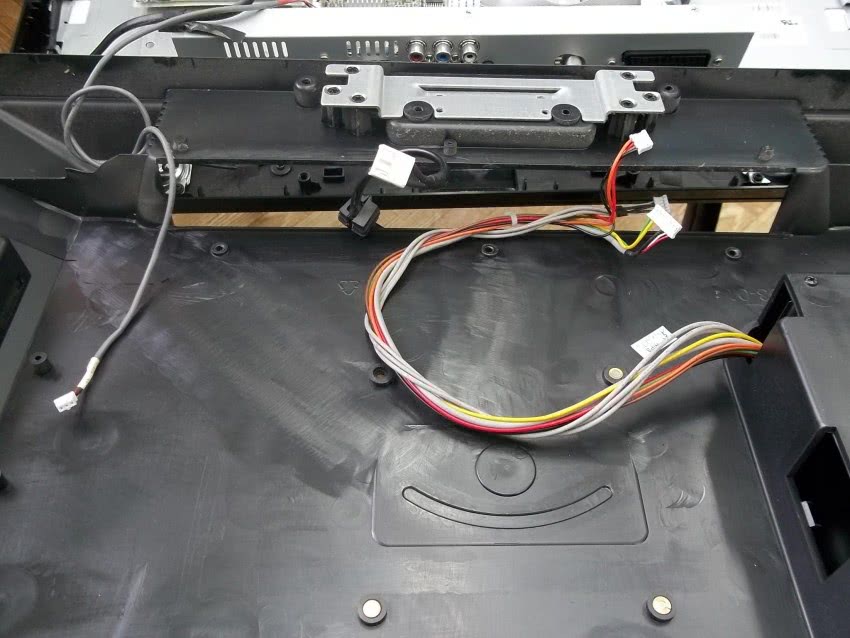

Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму

После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол

Замена матрицы

Когда корпус полностью снят, вы увидите перед собой металлический каркас матрицы, на котором закреплена вся электроника и соединённые с ней шлейфы.

Последние нужно очень аккуратно отсоединить, чтобы не допустить обрыва. Замена ЖК матрицы в телевизоре – хрупкий процесс. Затем откручиваются все винты, на которых закреплены материнская плата, блок питания и другие компоненты.

После того, как все комплектующие модели отключены от матрицы, нужно распаковать новый экран и в обратном порядке закрепить на нём все платы, шлейфы и динамики. Как только все модули окажутся на своих местах, можно приступать к установке рамки и крышки на место, а также последующей проверке работоспособности устройства. На видео достаточно подробно рассказан данный процесс:

https://youtube.com/watch?v=qUuGGCu851I

Ремонт жидкокристаллических телевизоров своими руками

Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты

В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.

  1. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
  2. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
  1. Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта

После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

  1. Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
  2. Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
  3. Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

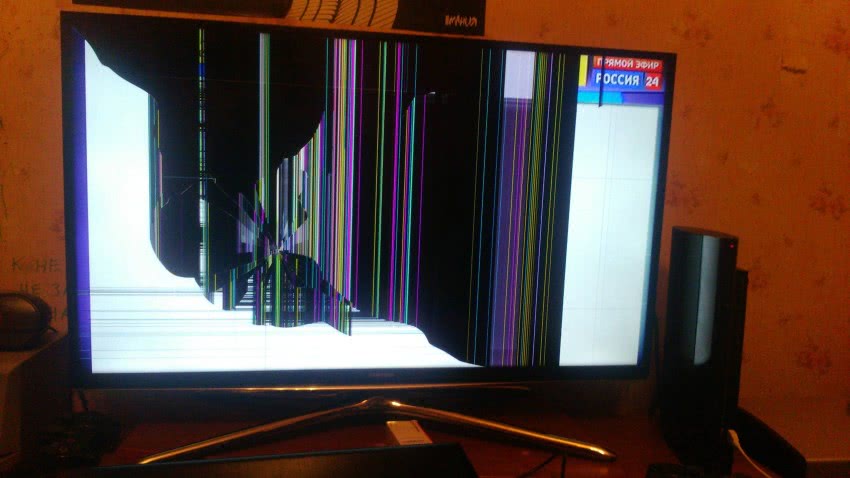

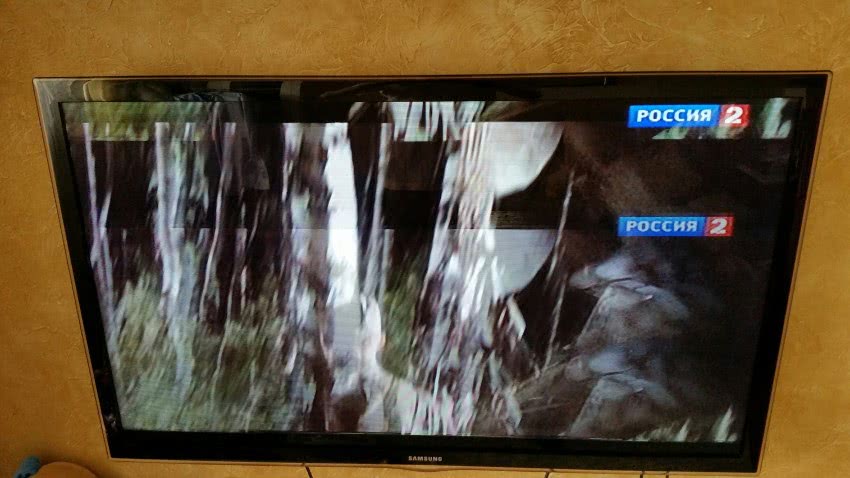

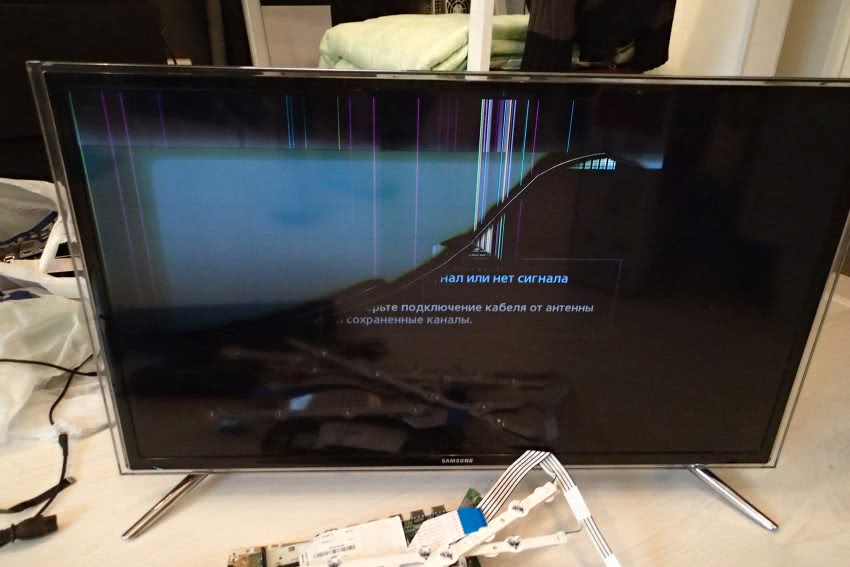

Причины поломок экрана

Можно ли отремонтировать телевизор, если разбит экран или появилась трещина? Рассмотрим несколько причин возникновения проблемы:

  • телевизор упал, по нему попали тяжелым предметом, залили жидкостью или нанесли другие механические повреждения;
  • сломаны микросхемы, которые ответственны за функциональность жидких кристаллов;
  • произошло перегорание пикселей, связанное не с механическими причинами;
  • вышла из строя подсветка.

Если просто сломалась подсветка, есть надежда на то, что жк экран можно благополучно починить. Особенно, если это устарелая модель с лампами галогенного типа, которые легко модно изменить. Но если применена технология LED – подсветки (светодиодного типа), ремонт возможен, исходя из компании – производителя. К примеру, многие производят модели, которые имеют встроенные светодиоды, которые находятся в шлейфах, не подлежащих монтажу. В данном случае исправить ситуацию нельзя.

Распространенные поломки популярных марок ЖК-телевизоров и способы их устранения

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

  1. Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
  2. Отсоединить провода, которые подключены к матрице устройства.
  3. Подсоединить к контактам исправную лампочку.
  4. На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции

Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

ЧИТАТЬ ДАЛЕЕ: Особенности ремонта кухни в хрущевке

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

Рубин:

  1. Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
  2. Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.

Горизонт:

  1. У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
  2. Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.

Витязь:

  1. Экран не включается – проблема с блоком питания.

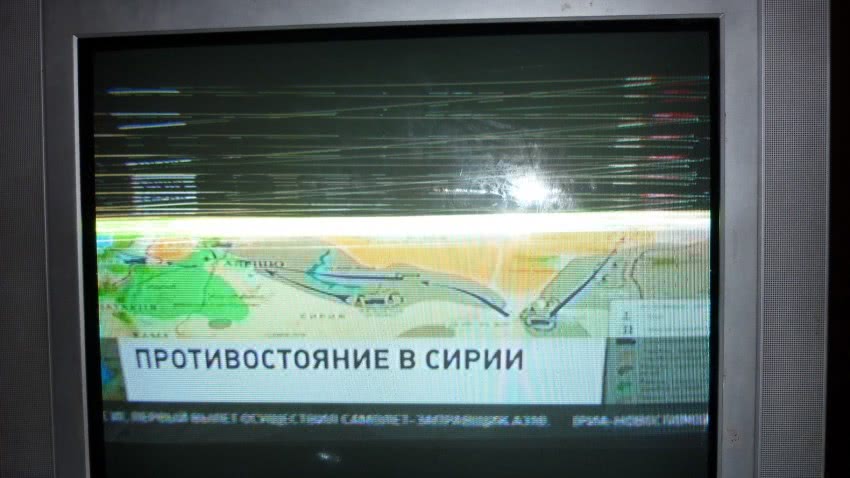

  2. На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали

Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
Проблема может быть и в поломке шнура или неисправности розетки.

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис

Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Инструкция по замене матрицы на телевизоре

Шаг 1. Отсоединить от ТВ провода и шлейф. Соответственно, если телевизор закреплен на кронштейне, то снять с него. Перенести технику на рабочее место.

Шаг 2. Отделить переднюю часть телевизора от задней. С помощью отверток открутить скрепляющие части корпуса саморезы. Положить матрицу лицевой стороной вниз на мягкую поверхность (толстый картон), заготовленной заранее пластинкой (или любым удобным приспособлением (не ножом!)) раскрепить защелки.

В некоторых моделях ТВ вместо пластиковых креплений могут использоваться винтовые соединения. Используйте для работы с ними соответствующий инструмент.

Шаг 3. Снять старую матрицу. Предварительно отключив от нее провод электропитания и сигнальный шлейф. Делать это нужно очень аккуратно, желательно заранее подробно изучить механизм крепления шлейфа. Место соединения шлейфа и матрицы при сборке дополнительно проклеивается скотчем, снимать его нужно таким образом, чтобы не повредить хрупкие элементы техники.

Шаг 4. Подготовить новую матрицу к установке. Протереть ее края влажной спиртовой салфеткой, установить металлические крепления.

Шаг 5. Установить новую матрицу. Подключить к ней сигнальный шлейф и провод питания. Проверить работоспособность.

Шаг 6. Собрать корпус телевизора в обратной последовательности. Установить защитный акриловый экран.

Шаг 7. Согласовать новую матрицу с модулем управления ТВ. Иногда, после замены матрицы, изображение так и не передается на экран, причиной этого может служить несогласованность нового экрана и модуля управления. Необходимые изменения делаются через меню телевизора, подробнее об этом можно прочитать в документации, сопутствующей технику.

Как правильно ремонтировать телевизор

Забыли дать общие указания по ремонту телевизора. Главная плата демонтируется для удобства, оставляете шанс получить удар током даже с выключенного аппарата. Вроде бы еще никто не умирал, ожоги получали. Потребуется разрядить электрод электронно-лучевой трубки. Находится под резиновой прокладкой. Не касаясь руками металлических частей, подденьте отверткой резину, раскачивая из стороны в сторону, извлеките электрод. Разрядите стерженек на корпус. Если видите неподалеку контур заземления, лучше на него. Понятно, для успешной процедуры нужно иметь под рукой евророзетку с правильно подключенными клеммами.

При разряде послышатся щелчки. Продолжайте дотрагиваться контактом, пока явление наблюдается. У любого современного телевизора электроника собрана одной платой, заведующей функционированием. Многие радиоэлементы оценим на целостность визуально. Испорченные конденсаторы вздуваются, резисторы (активные элементы) чернеют. Потемневшее сопротивление иногда остается годным. Дефект однозначно указывает: радиоэлемент замыкает цепь сломавшегося элемента.

Что делать, если не включается телевизор Филипс: ремонт своими руками

Высокая надежность телевизора марки Philips гарантирует его продолжительный срок службы, однако, в некоторых случаях могут возникать различного рода поломки. Техника марки Филипс отличается высоким качеством и сложностью устранения поломки, так как устройство характеризуется особенностью деталей, в частности, таких как трансформатор.

Наиболее распространенными видами неисправности считаются такие как:

  • Отсутствие звука;
  • Мигание, периодическое пропадание или полное отсутствие картинки;
  • Искажение изображения;
  • Отсутствие реакции на команды.

В случае разбитой матрицы лучше всего приобрести другой телевизор, так как ее замена будет очень дорогостоящей. Если нет достаточного опыта проведения ремонтных работ, то можно просмотреть видеоуроки или доверить устранение неисправностей специалистам.

Как защитить плазменный экран от повреждения

Всем известно, что любое «заболевание» техники лучше предупредить, чем лечить. Поэтому для защиты плазменных экранов оптимальным вариантом будет приобретение специального защитного экрана, изготовленного из акрила. Он станет надежной защитой от любых механических воздействий:

  • попадания игрушками;
  • царапания жесткими предметами;
  • намокания водой и так далее.

Кроме всего прочего, акриловый экран защитит «плазму» и от пыли, которая является одним из опасных врагов современных плазменных экранов. Приобретя такую защиту, пользователь длительное время сможет спокойно наслаждаться просмотром любимых передач и быть спокойным за сохранность своего телевизора.

В по хорошему, лучше выбрать новый телевизор, где-нибудь на Yandex маркете.

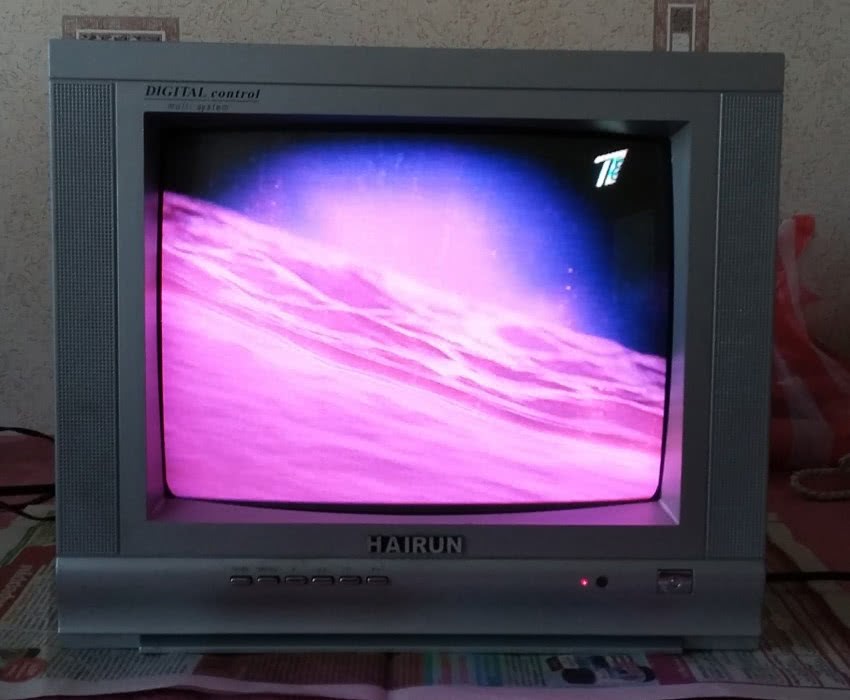

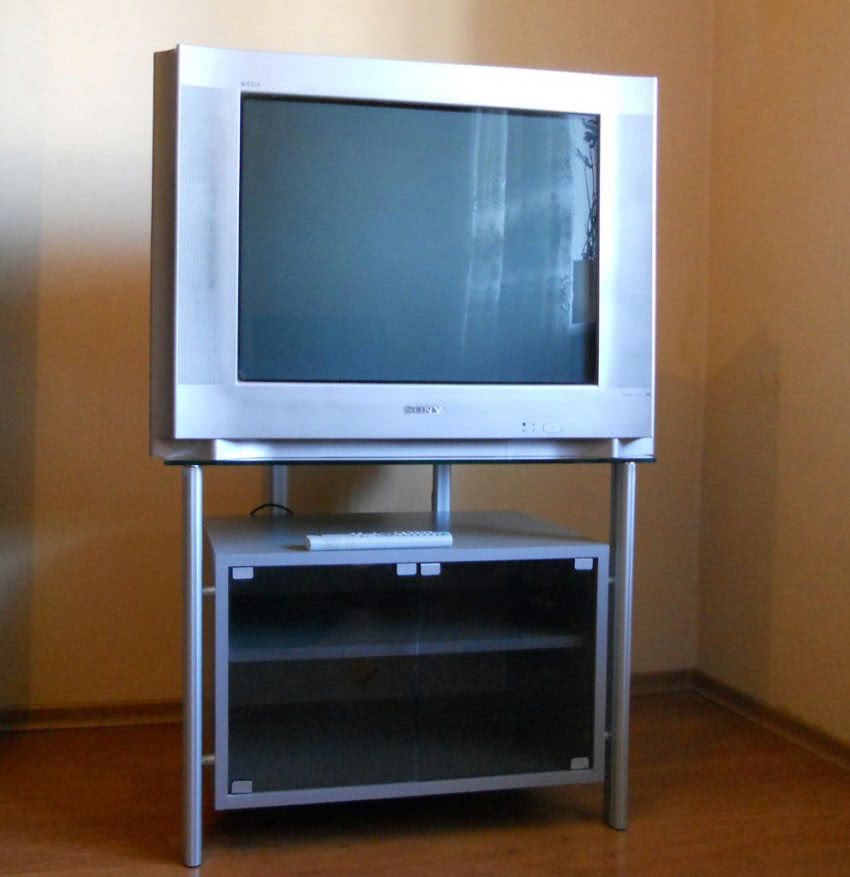

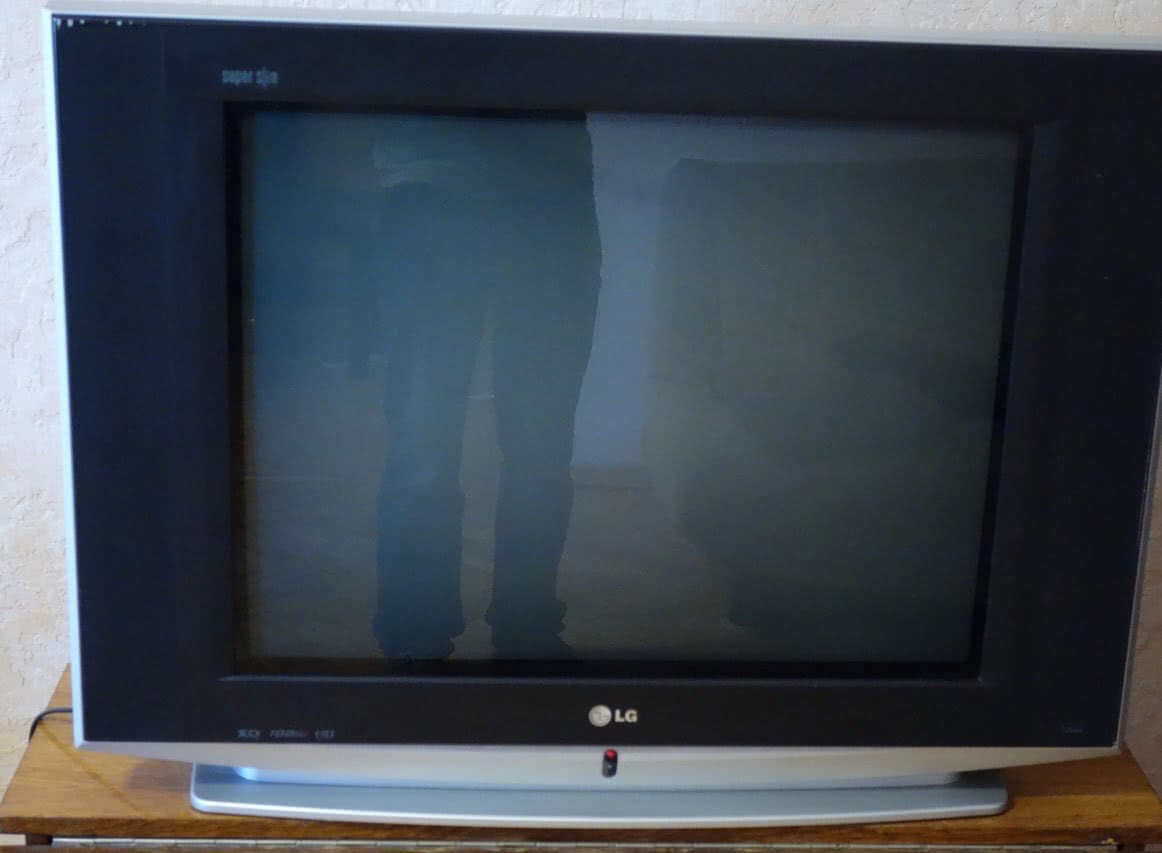

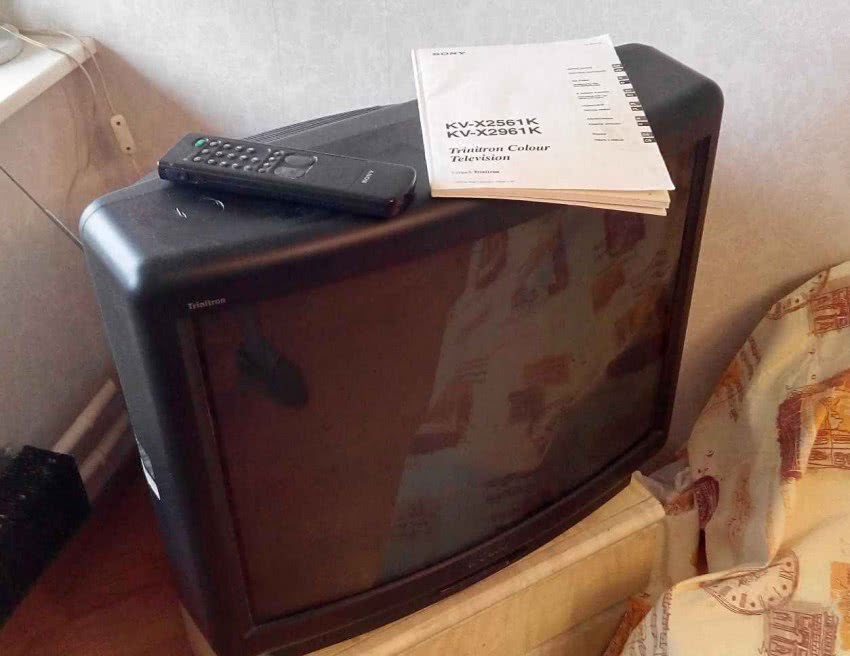

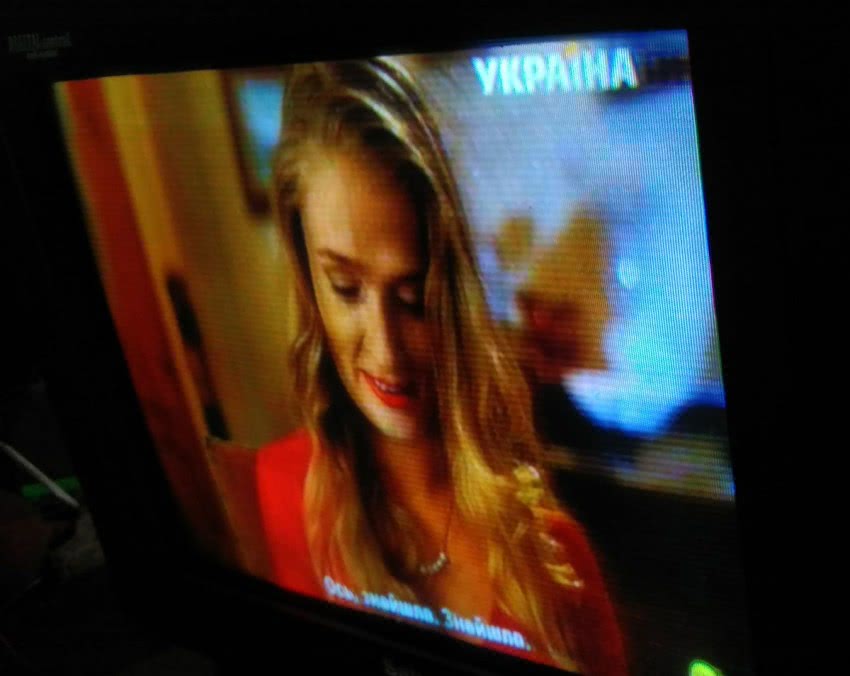

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

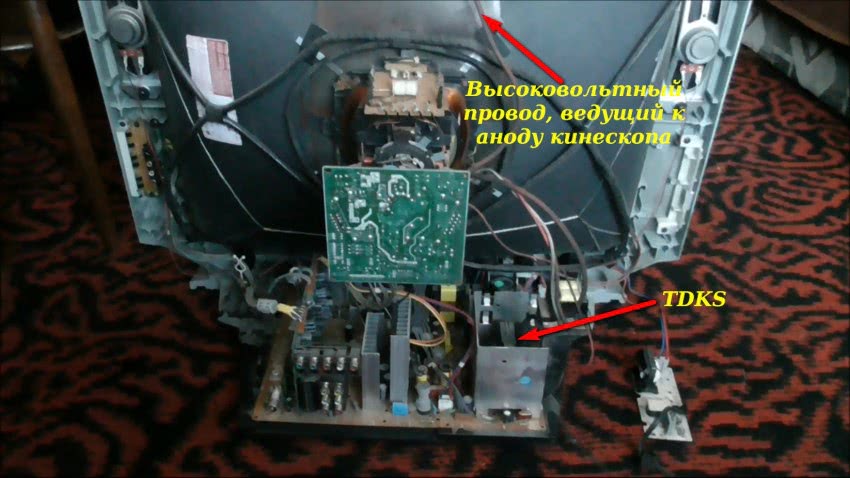

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Разборка монитора

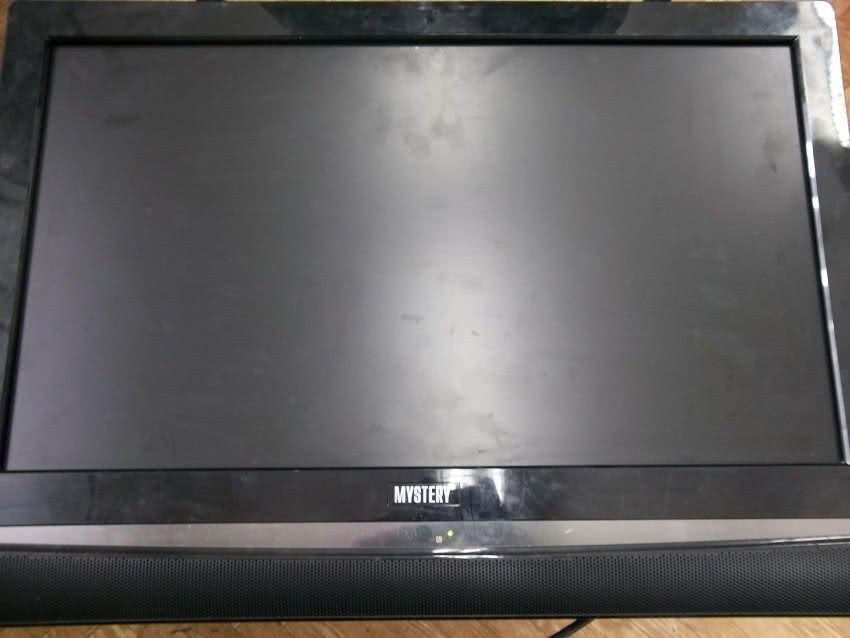

Включив монитор в сеть, видим, что его подсветка не загорается, дисплей периодически пытается дать картинку, моргает и не включается. Кроме того, мерцает лампочка питания. Это говорит о том, что где-то в устройстве есть короткое замыкание, и оно уходит в защиту. Предположительно дело в конденсаторах, расположенных в схеме монитора «Самсунг».

Разбираем монитор. Откручиваем шурупы плоской отверткой. Постарайтесь сделать это аккуратно с помощью металлической лопатки. Сильно нажимать не нужно, чтобы на пластмассе не осталось следов.

После того как отщелкнули переднюю рамку, переворачиваем монитор матрицей вниз, снимаем заднюю крышку и отключаем фронтальную рамку. Убираем провода, отщелкиваем и откручиваем металлический каркас, который держит матрицу на четырёх шурупах.

Далее отключаем лампы подсветки, вынув их из гнезд. Снимаем плату, открутив шурупы. Вы обнаружили вздутие двух электролитических конденсаторов? Необходимо помнить, что в мониторе может набухнуть один или несколько конденсаторов. Даже если эта деталь не взорвалась и не вытекла, а всего лишь немного увеличилась в размерах — она испорчена и подлежит замене.

В основном причиной такого дефекта является старость конденсаторов (часовая норма наработки может закончиться). Кроме того, возможен брак, и конденсатор высох. Иногда эта деталь выходит из строя из-за перепадов напряжения. Вздувшиеся, вытекшие или взорвавшиеся конденсаторы надо демонтировать, поставить новые и проверить. Итак, теперь вам известна причина поломки.

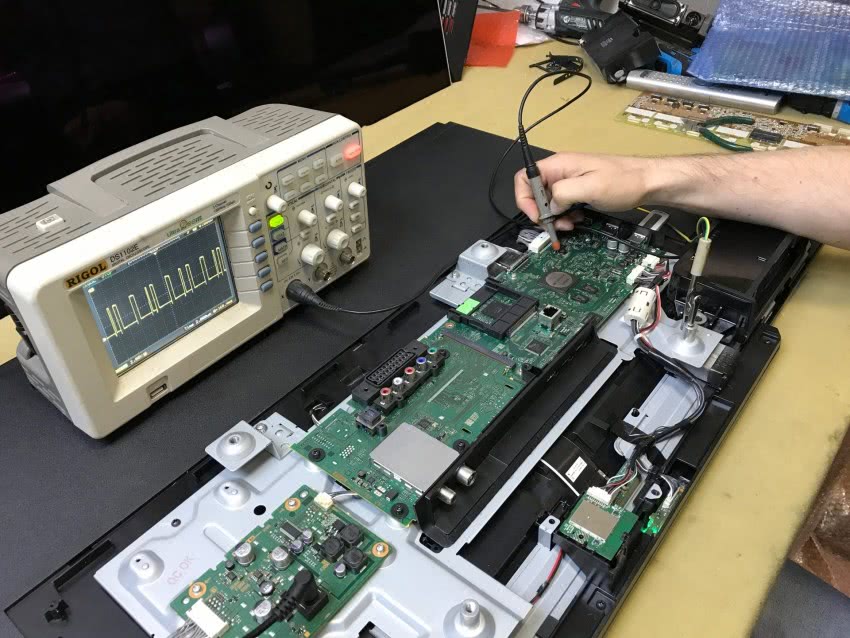

Ремонт блока питания

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Ремонт блоков питания жидкокристаллических телевизоров

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Инструкция:

  1. Вскрыть при помощи инструментов задний корпус устройства.
  2. Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
  3. На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
  4. Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
  5. Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
  6. Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
  7. Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
  8. После выполненной работы экран должен включиться.

Кинескопные ТВ

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

https://youtube.com/watch?v=HI-i5Zr-MJg

Вывод

Самостоятельный ремонт ЖК матрицы телевизора – это достаточно простая процедура, в которой в первую очередь важны не ранее полученные навыки, а осторожность и чёткое следование инструкциям. Если у вас есть минимальный опыт в разборке техники, то заменить экран в своём ТВ вы сможете без проблем

А вот для более серьёзных повреждений следует убедиться, что вам под силу устранить выявленную неполадку, а также удостовериться в целесообразности такого ремонта. Некоторые виды повреждений обойдутся владельцам телевизора в 60-80% стоимости новенькой модели, поэтому оцените экономическую выгоду. Если с финансовой точки зрения ремонт не кажется привлекательным решением, то следует отдать ТВ в мастерскую на запчасти, выручив за него немного денег.
